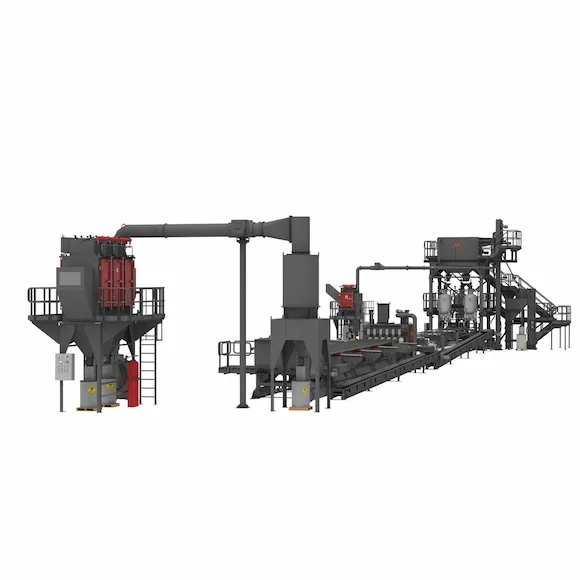

Granalladora interna de tubos por turbina

Volver a Tubos, spool y torres eólicas

LÍNEA TUB-I-TR

Granallado interior de alta potencia desde Ø20" en línea continua

Equipo de granallado interno de tubos por turbina centrífuga CYM Materiales, diseñado para el tratamiento interior de tubos desde Ø20" en plantas de revestimiento interno de gasoductos, oleoductos y acueductos. El cabezal giratorio con turbinas centrífugas de alta potencia recorre el interior del tubo con sistema de movimiento transversal y rotación simultánea, logrando producciones de 2 a 7 m²/minuto por cabezal. Complementable con granallado externo TUB en línea integrada.

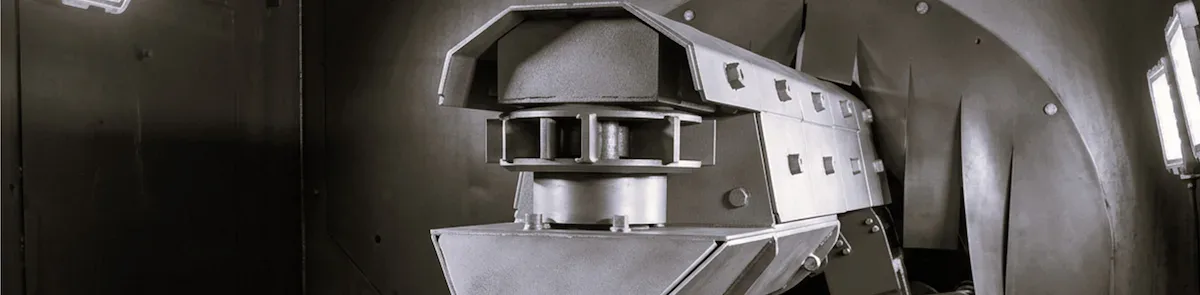

Granallado interno desde Ø20" con turbinas centrífugas de alta potencia montadas en cabezal giratorio.
Producción de 2 a 7 m²/minuto por cabezal de granallado según diámetro y potencia instalada.
Sistema de movimiento transversal y rotación simultánea de tubos durante el proceso.
Apto para tubos de gran longitud con recorrido de cabezal variable según requerimiento.
Complementable con granallado externo TUB en línea integrada para tratamiento completo del tubo.

Granalladora interna de tubos por turbina

SIGA EXPLORANDO

Equipos y contenido relacionado

Preparación de superficies antes del revestimiento

INFORME TÉCNICO

Preparación de superficies antes del revestimiento

Cómo prepararla correctamente según cada recubrimiento

¿Qué grado de preparación de superficie necesito?

pregunta frecuente

¿Qué grado de preparación de superficie necesito?

Cómo elegir el grado según el recubrimiento y el ambiente

¿Por qué preparar la superficie antes de un recubrimiento?

pregunta frecuente

¿Por qué preparar la superficie antes de un recubrimiento?

Preparación de superficie — la base de todo recubrimiento duradero

Instalaciones

Equipos en funcionamiento

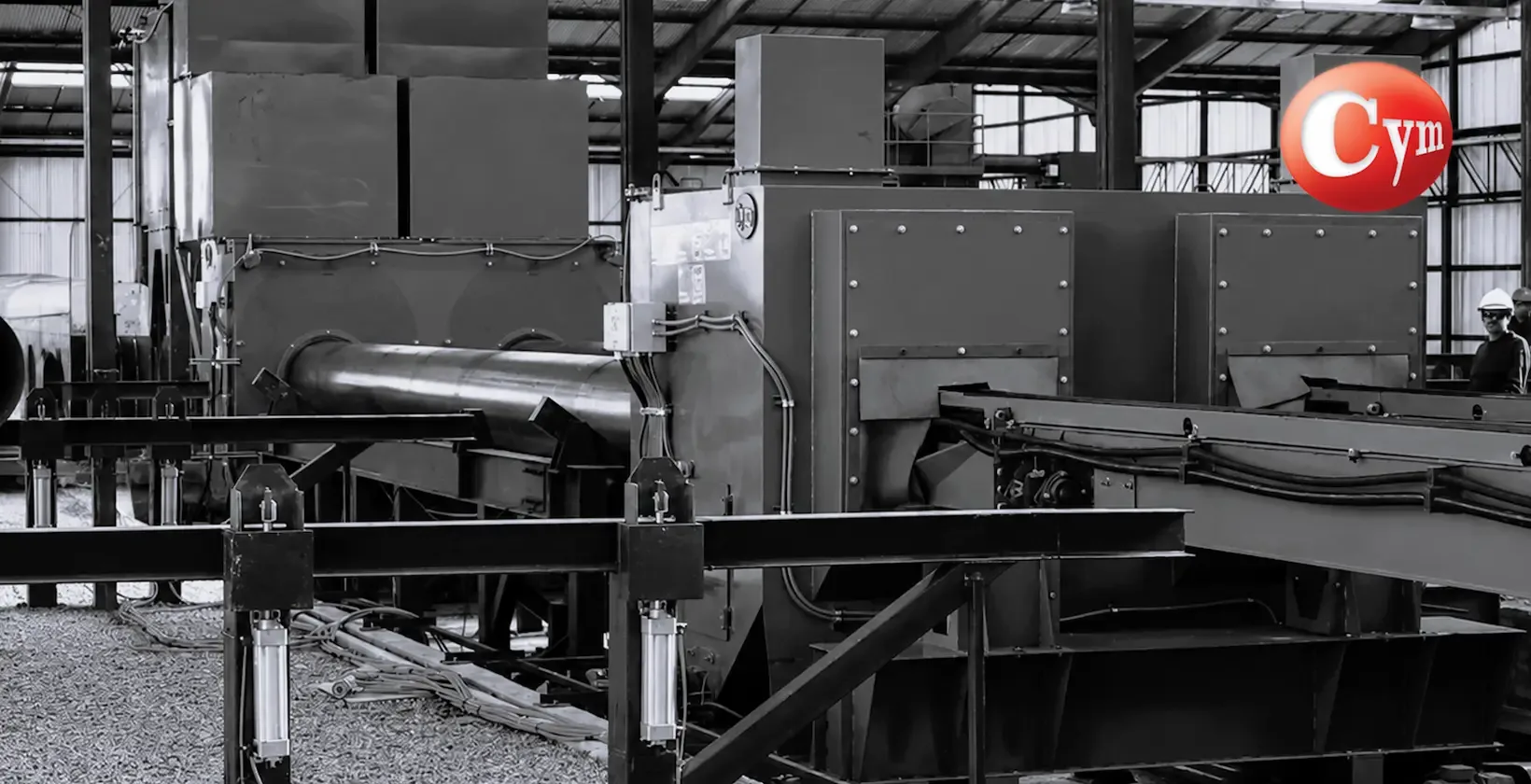

Cabina de granallado del equipo TUB-I-TR de CYM Materiales con turbinas laterales y transportador. Procesa 2 tubos simultáneamente para tubería de gran diámetro en gasoductos y acueductos.

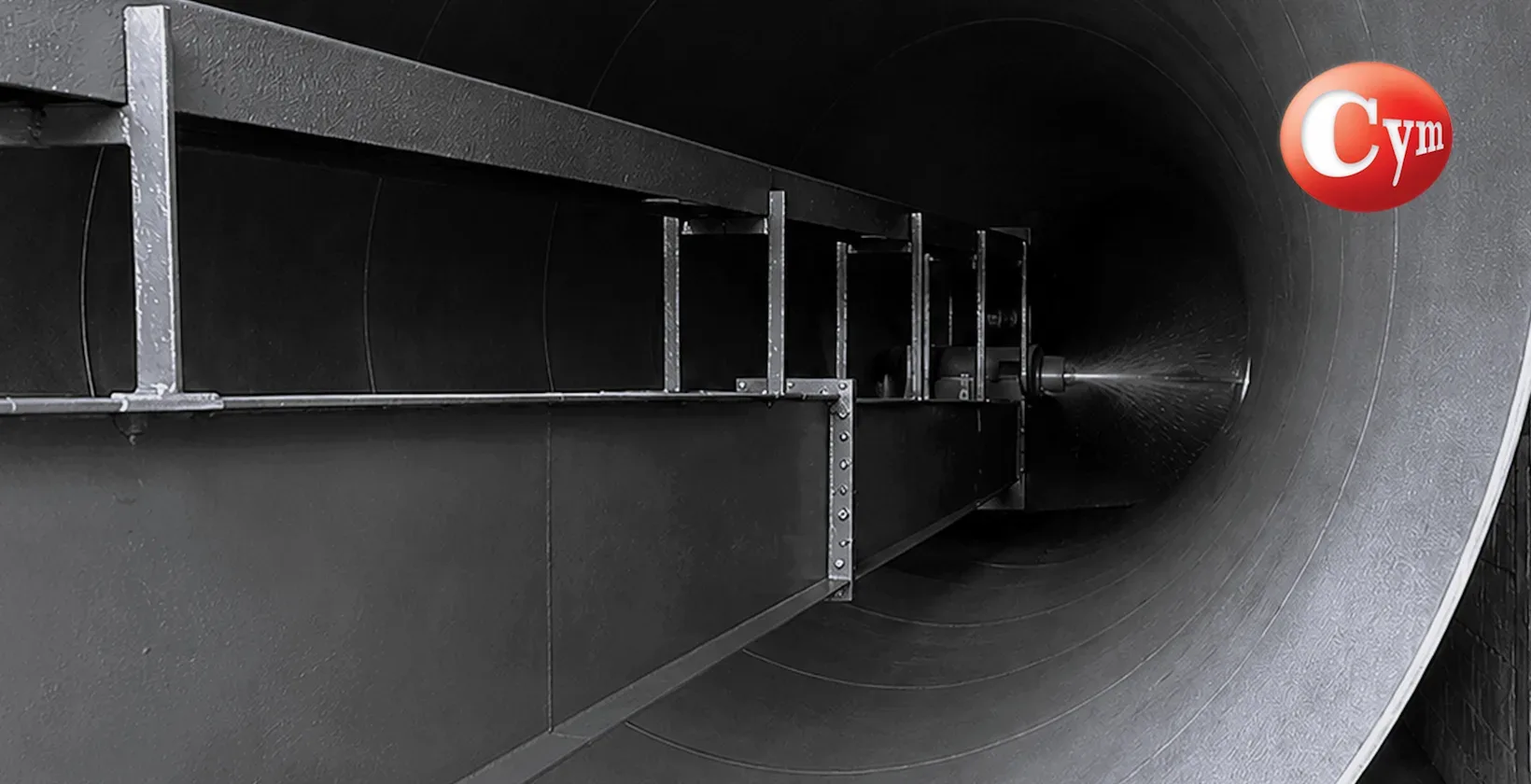

Vista desde el interior de un tubo durante el granallado con equipo TUB-I-TR de CYM Materiales. Lanza con turbina centrífuga avanzando con cinta transportadora de abrasivo en la parte superior.

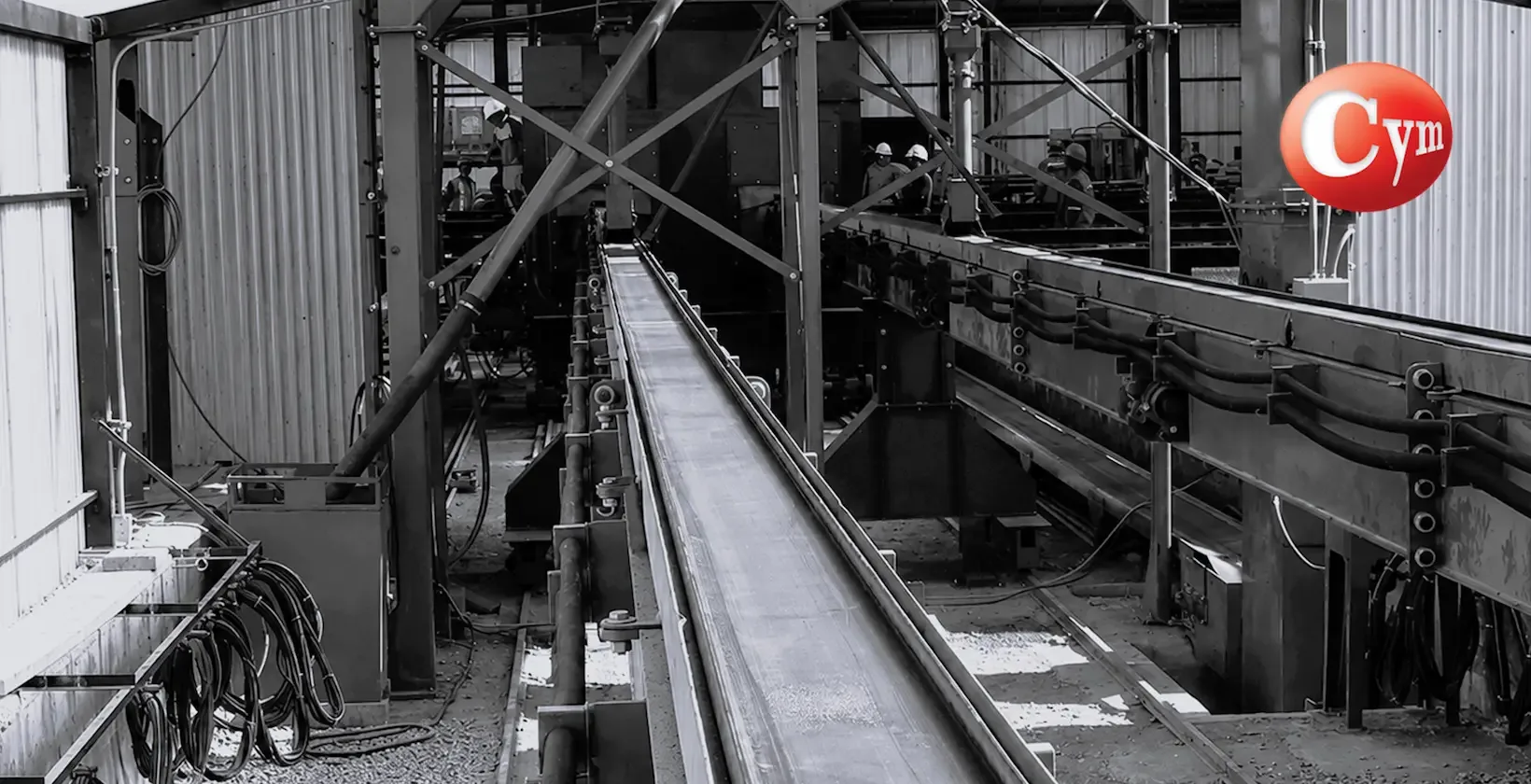

Sistema de transporte y rotación de tubos del equipo TUB-I-TR de CYM Materiales. Rieles y rodillos de giro para 2 tubos simultáneos en producción de tubería para gasoductos y acueductos.

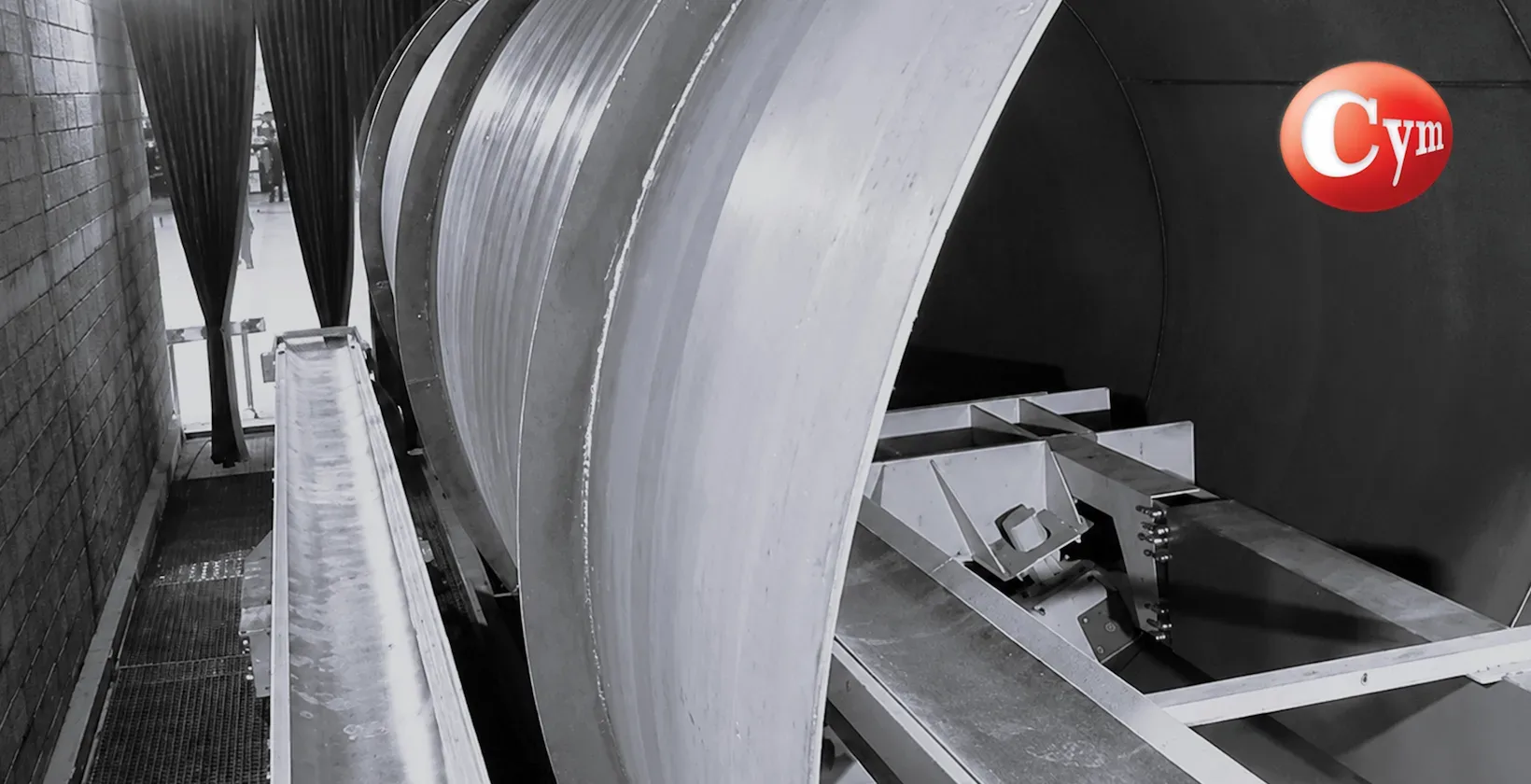

Tubo de gran diámetro posicionado en la entrada de la cabina de granallado TUB-I-TR de CYM Materiales. El tubo rota sobre su eje mientras la lanza con turbina avanza por su interior.

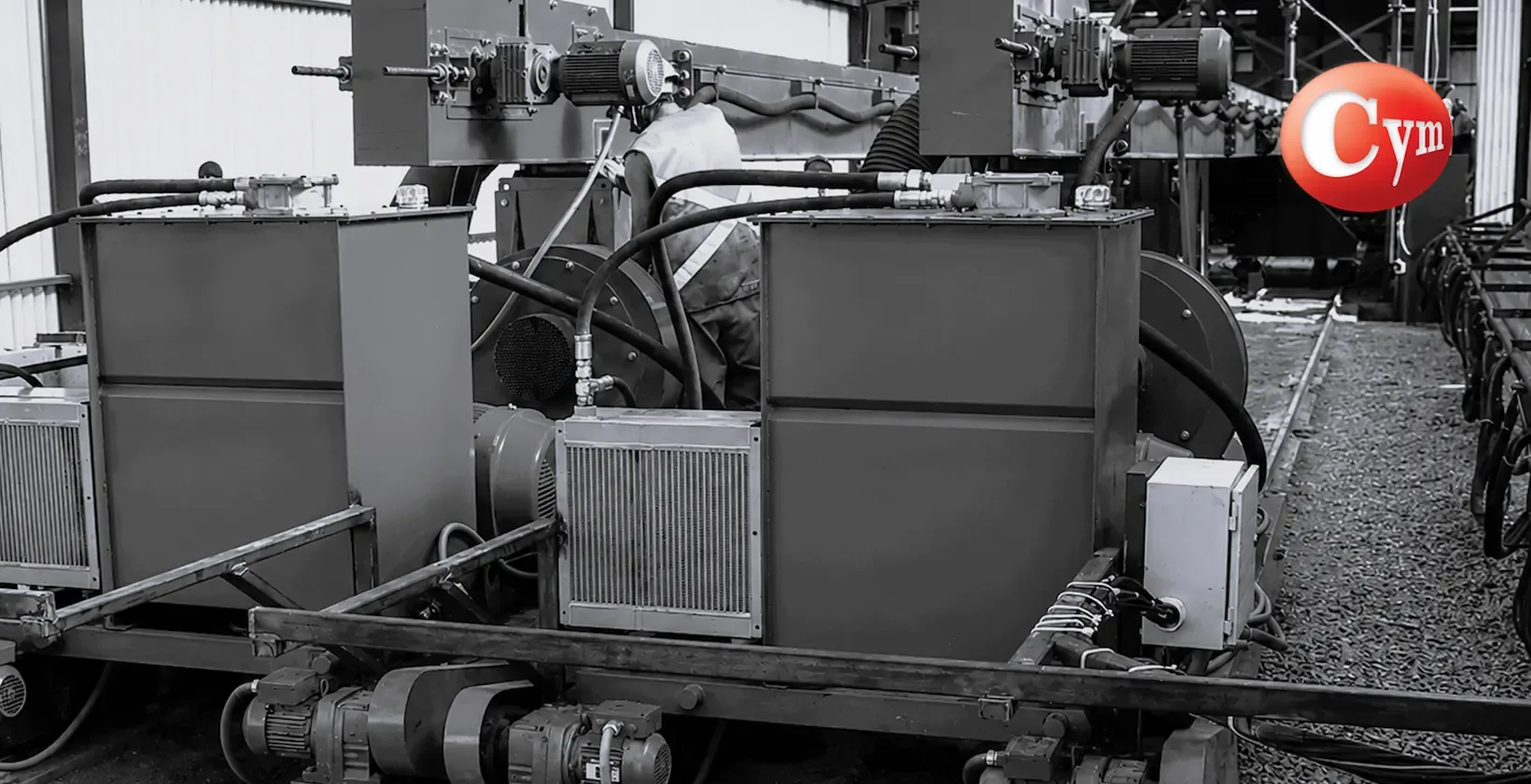

Central hidráulica del equipo TUB-I-TR de CYM Materiales montada sobre el carro que desplaza la lanza con turbina. Acciona simultáneamente el desplazamiento axial y la rotación de la turbina durante el granallado.

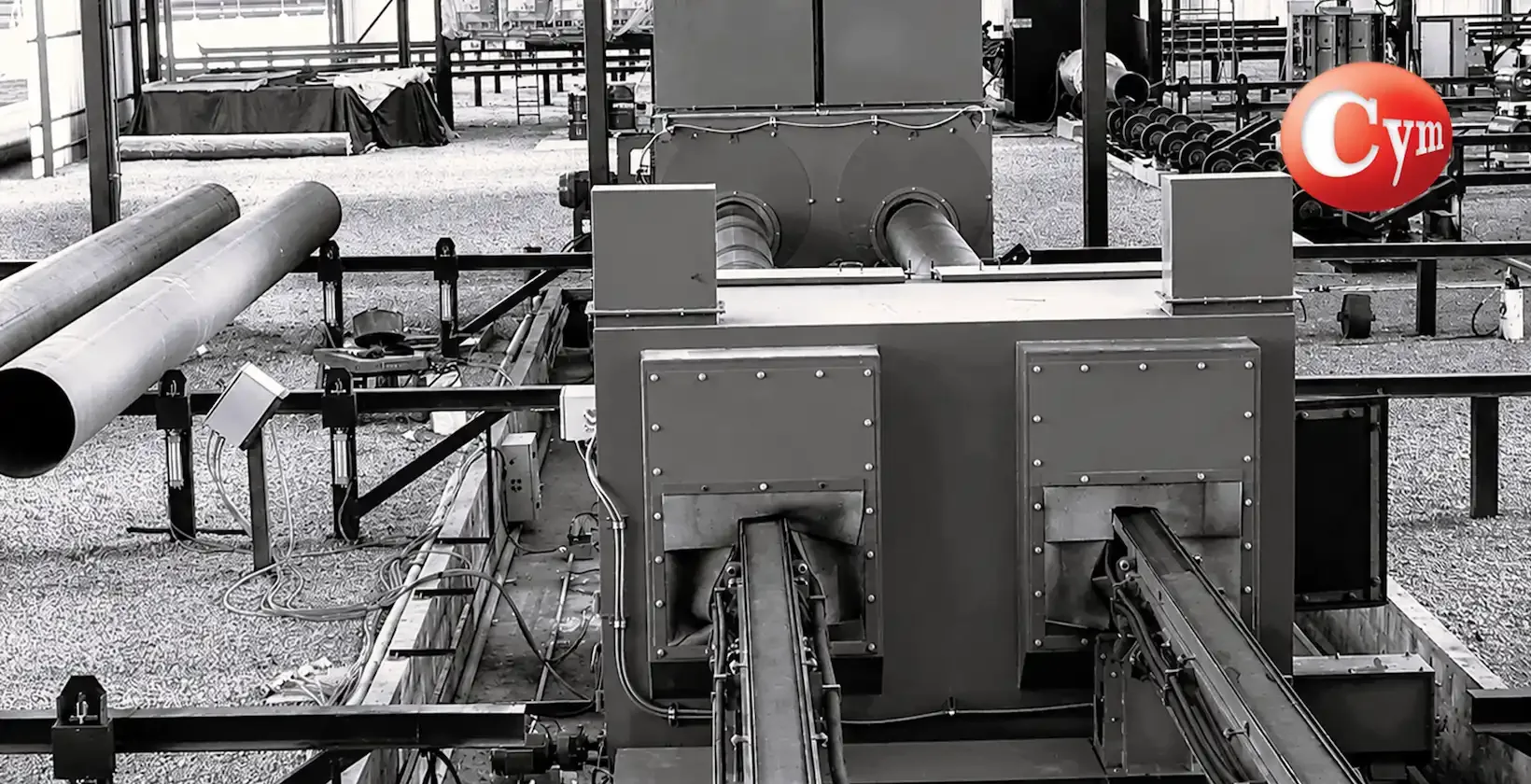

Equipo TUB-I-TR de CYM Materiales en instalación exterior con cabina de granallado y transportador para 2 tubos simultáneos. Diseño modular adaptable a distintas configuraciones de planta.
