Arenadoras y Granalladoras Portátiles por aire Comprimido

Tolvas para Arenado y Granallado



Cym Materiales Argentina y Metalcym Brasil  fabrican tolvas de arenado y granallado portátiles  por aire comprimido de cámara simple y cámara doble de distintas capacidades ajustándose a cada necesidad y gracias a su exclusivo diseño, aseguran una alta productividad con un bajo costo operativo.

Las tolvas de granallado Cym poseen circuitos de aire comprimido y abrasivos diseñados para trabajos con altos niveles de rendimiento y seguridad permitiendo proyectar diferentes tipos de abrasivos tanto metálicos (granalla de acero al carbono o granalla de acero inoxidable) como minerales (arena, oxido de aluminio, escorias, garnet, etc.) sin necesidad de realizar cambios en el equipo ni en los accesorios del circuito de comando.

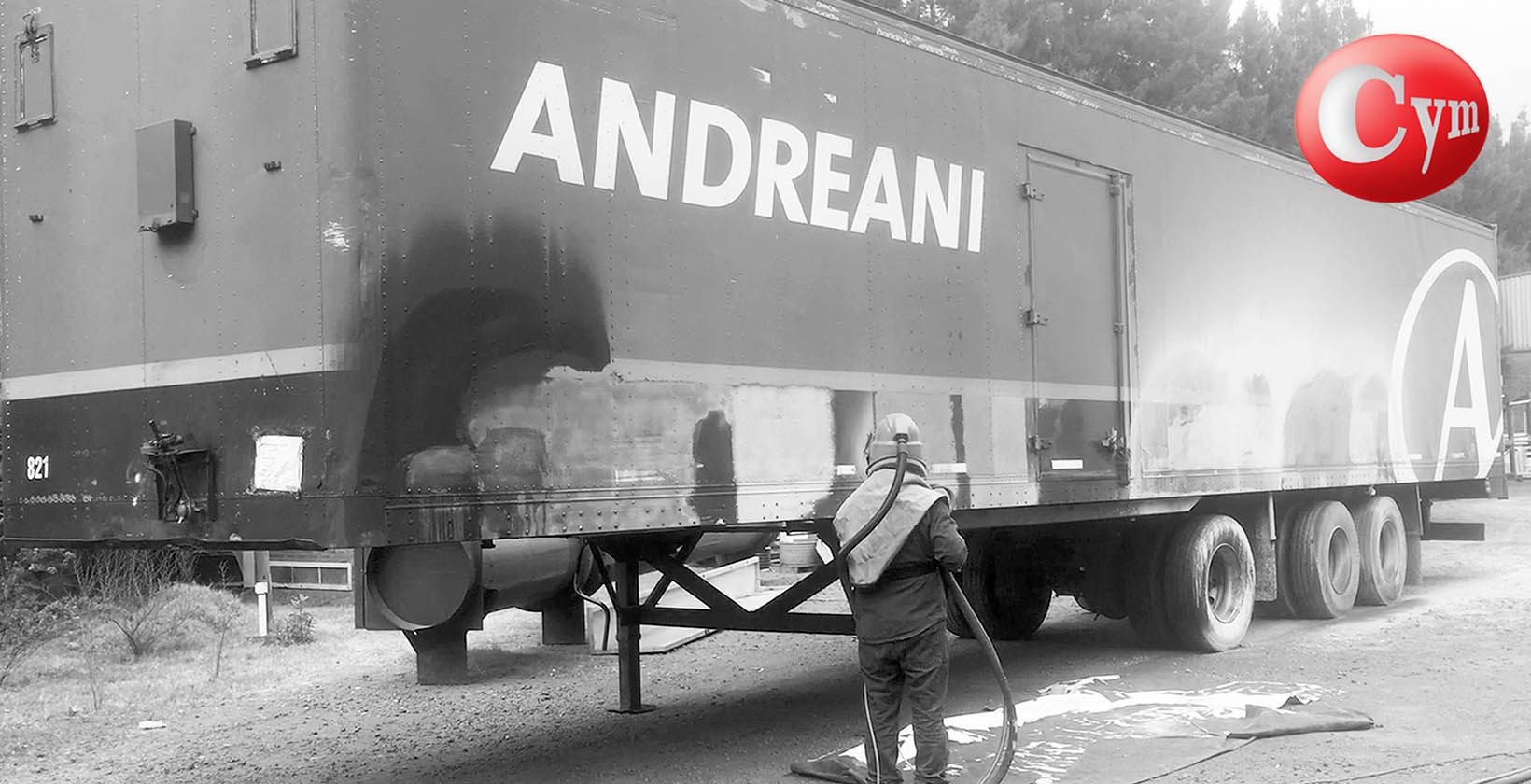

sporte del abrasivo puede realizarse en dirección horizontal o vertical mediante cañerías de goma. Estas características hacen que el uso de estas chorreadoras de arena sea ideal para trabajos a cielo abierto, donde sea difícil recuperar el abrasivo proyectado, como ser arenado de grandes estructuras armadas, barcos, puentes, etc.



Características sobresalientes de fabricación



  • Fabricación:

– Con fondo superior semielíptico aprobado ASME, fondo inferior cónico de gran ángulo para permitir el flujo de abrasivo.

– Estructura angular de soporte con ruedas que no apoyan cuando el equipo se encuentra fijo en una posición.

– Boca de inspección: Amplia que facilita el mantenimiento y recambio de la válvula de carga automática

–  Válvula de carga automática Pop-up de gran diámetro de pasaje y cierre sobre o´ring de goma

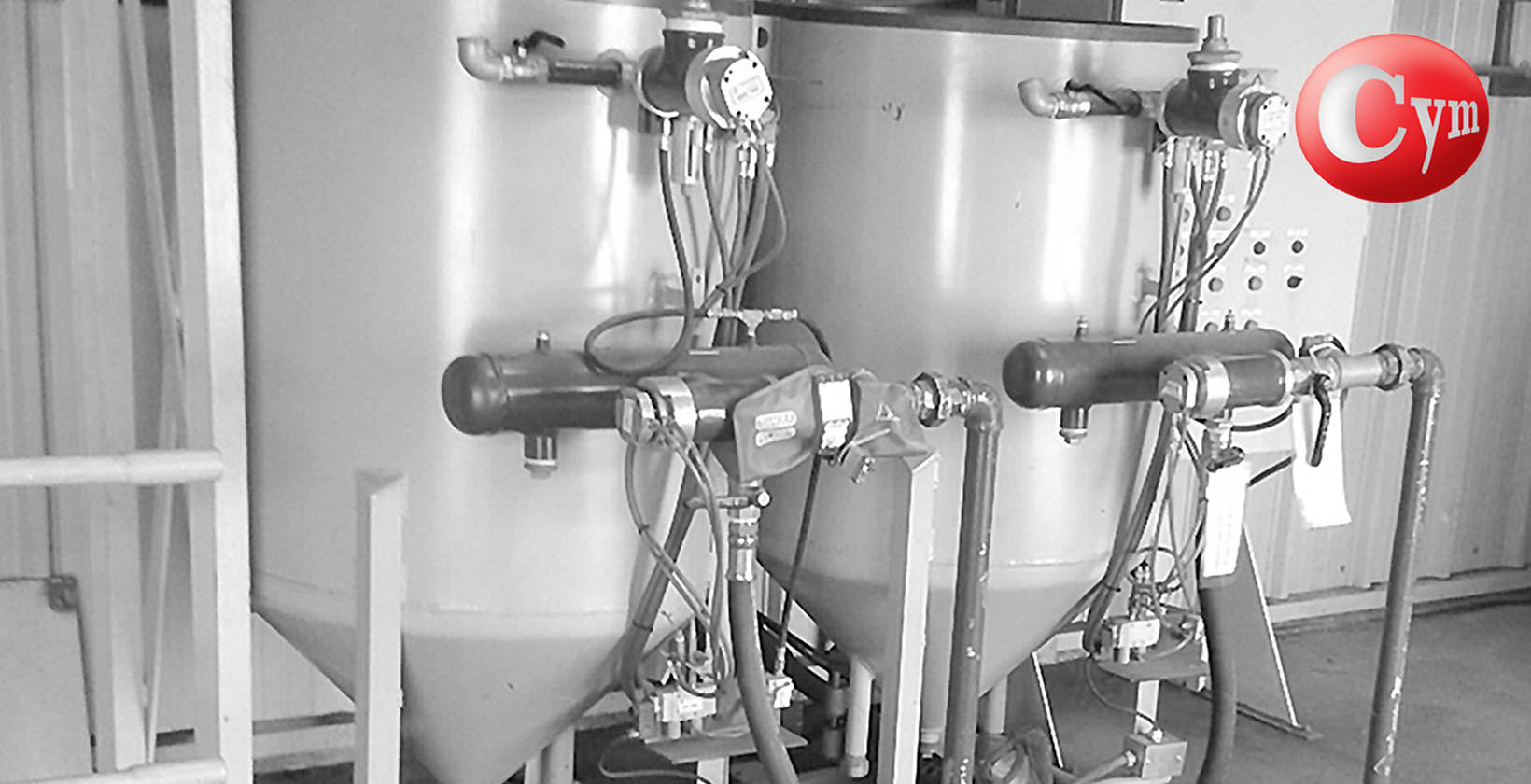

tolva-de-granallado-arenado-cym

  • Válvulas de regulación de abrasivo

 – Manual Apta para todo tipo de abrasivos con ajuste de precisión manual y mínimo desgaste por abrasión

– Automática: permite la regulación de caudal de abrasivo y cierre en la misma válvula



  • Válvulas de control a distancia: con accionamientos eléctricos o neumáticos



  • Válvulas de corte de abrasivo: Diferentes tipos de control de corte de abrasivo  con control manual o con sistema corte automático o de hombre muerto , teniendo el operario, en este último caso, total control del paso del abrasivo desde el lugar de trabajo

 – Control manual para el modelo M

– Control a distancia sin despresurización para el modelo P

– Control a distancia  con despresurización automática para el modelo D

En los modelos D y P el corte de aire y abrasivo se realiza con el comando a distancia montado en el extremo de la manguera de abrasivos cercano a la boquilla de proyección y sistema hombre muerto “Dead Man”



  • Circuito de aire comprimido: provisto de válvulas de pasaje completo en tuberías de 1 ¼” y 1 ½” sin  obturaciones.

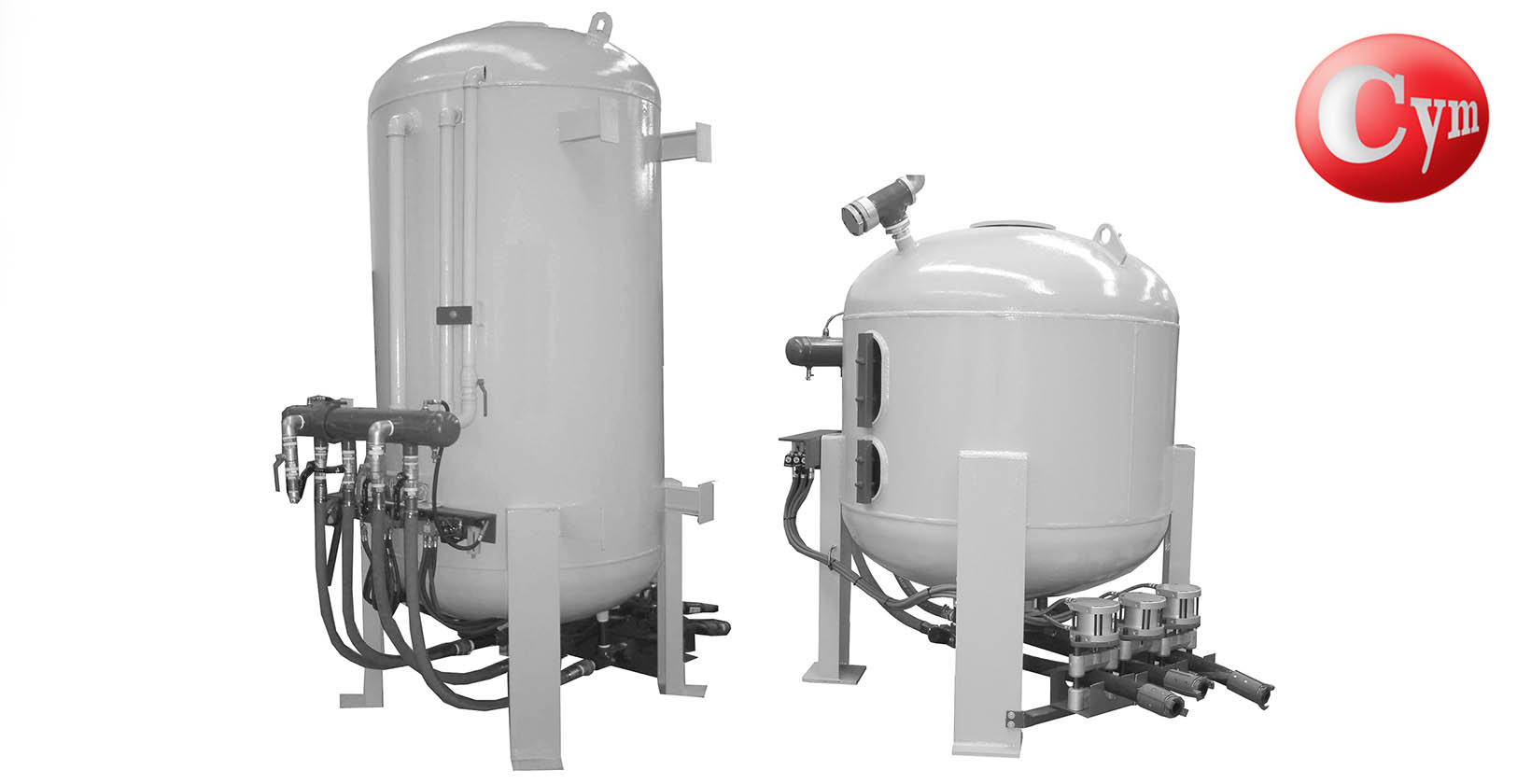

  • Modelos y capacidades de equipos

CY70 – 1 salida – 70 Lts de carga – 120 kgs de arena / 300 Kgs granalla acero

CY150 –  1 salida – 150 Lts de carga – 240 kgs de arena / 600 Kgs granalla acero

CY500 – 1 salida – 500 Lts de carga – 800 kgs de arena / 2000 Kgs granalla acero

CY500-2 –  2 salidas. – 500 Lts de carga – 800 kgs de arena / 2000 Kgs granalla acero



  • Opcionales

– Ruedas para mover el equipo en vacío

– Tapas, rejillas ubicadas colocar en la parte superior del tanque de presión para retención de partículas gruesas. La rejilla se puede proveer con o sin tapa superior

Boquillas,  acoples y mangueras de proyección de abrasivos

Equipos de protección de operarios



Proyectos Especiales

En caso de que el equipo que necesita no se encuentra en estas páginas, por favor, póngase en contacto con nuestro departamento de Ingeniería y Ventas, para que puedan ayudarlos a desarrollar el mejor equipo que satisfaga sus necesidades, buscando reducir sus costos de operación y aumentar la rentabilidad sus sistemas de producción.
