CYM Materiales SA fabrica líneas de granallado y pintado automático de placas, perfiles  y flejes de acero de pasaje continuo adaptándose a la necesidad de cada cliente.

La impulsión del abrasivo es realizada por turbinas centrifugas de granallado , dependiendo del tamaño del material a granallar o la velocidad de trabajo requerida varía la cantidad de turbinas que posee cada equipo.

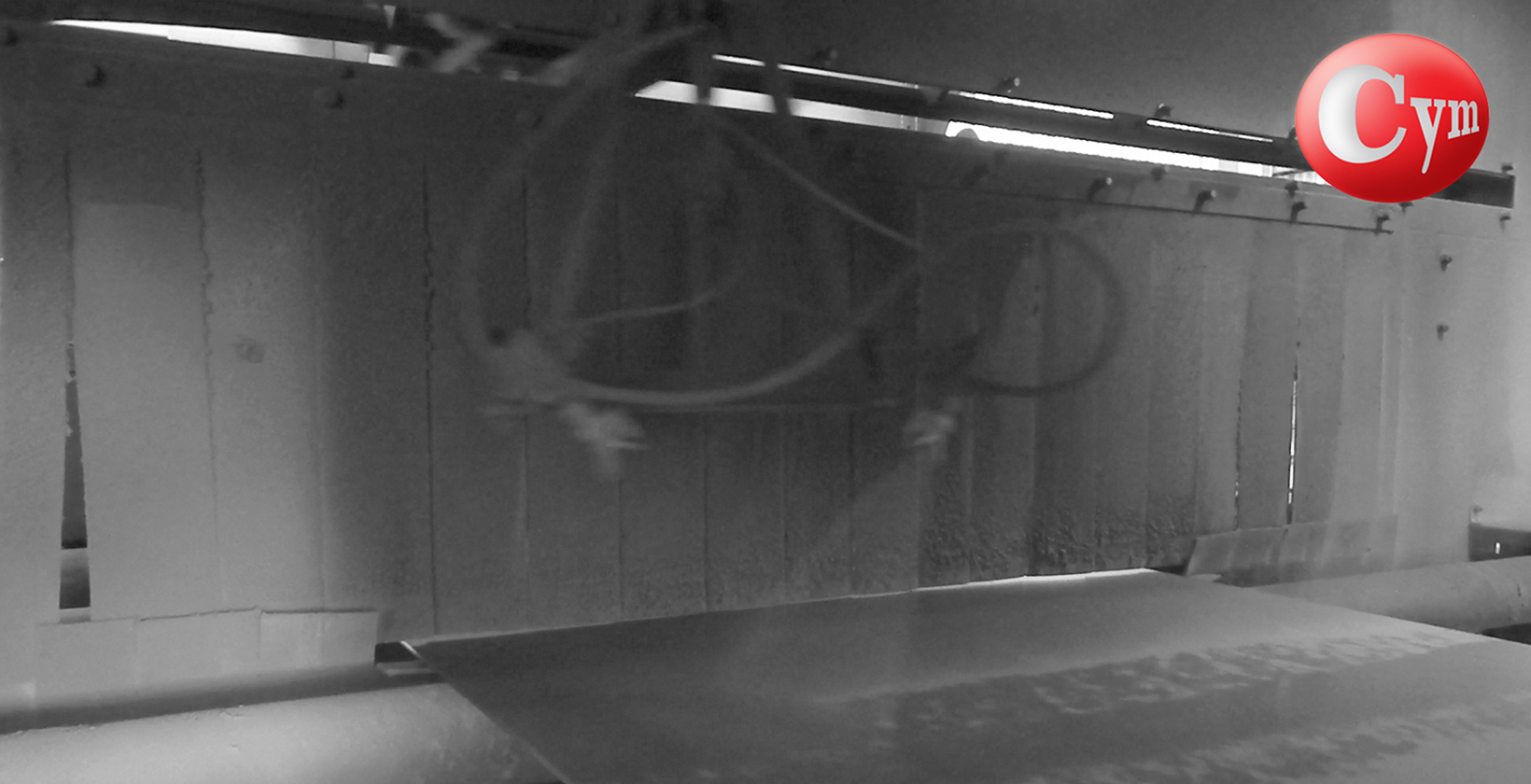

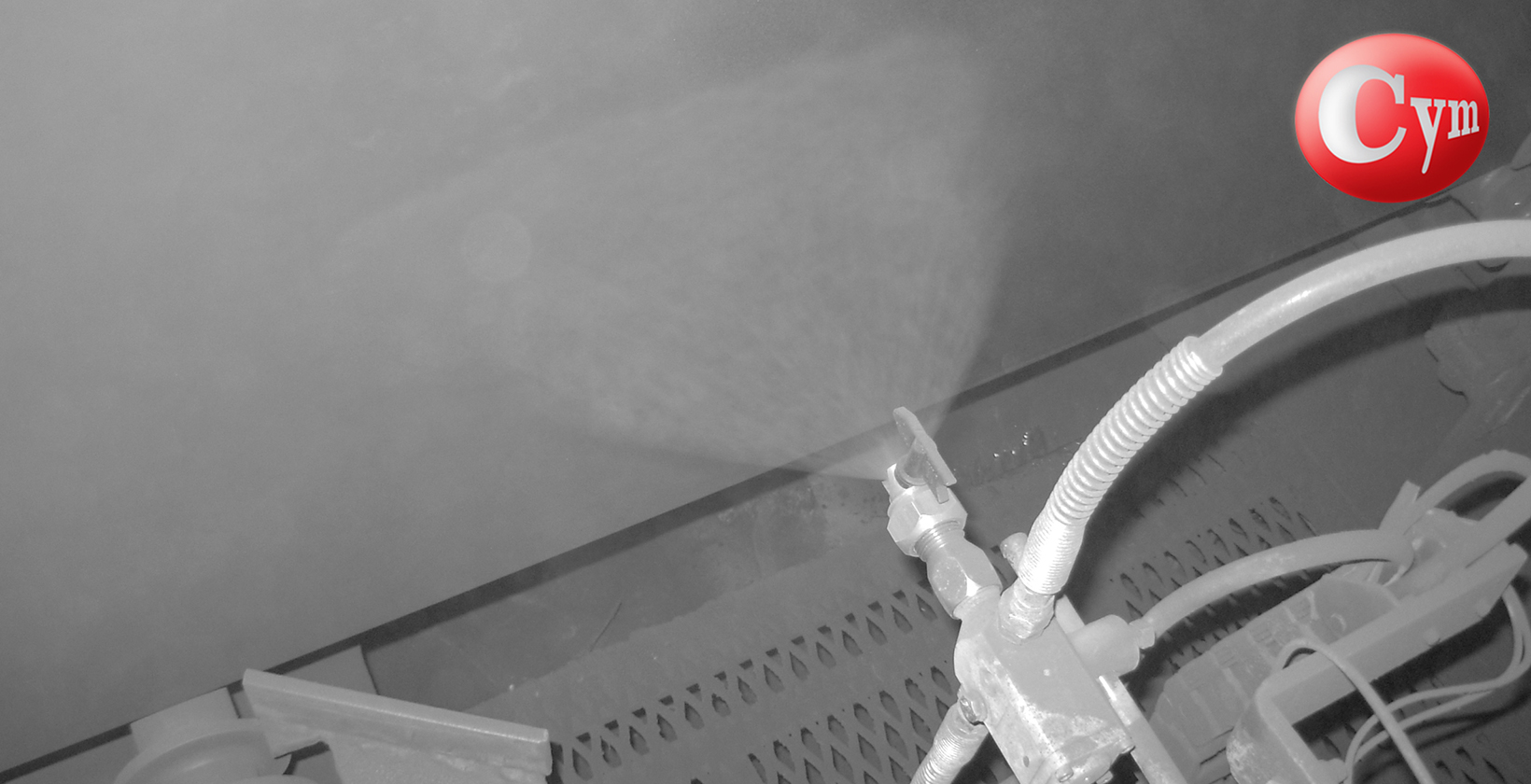

La linea se completa con la instalación de cabina de pintura con reciprocadores automáticos y horno posterior de secado para aplicaciones de shop-primer de secado rápido en línea con la máquina granalladora , evitando así la manipulación innecesaria de partes logrando una excelente cobertura con un mínimo costo operativo.

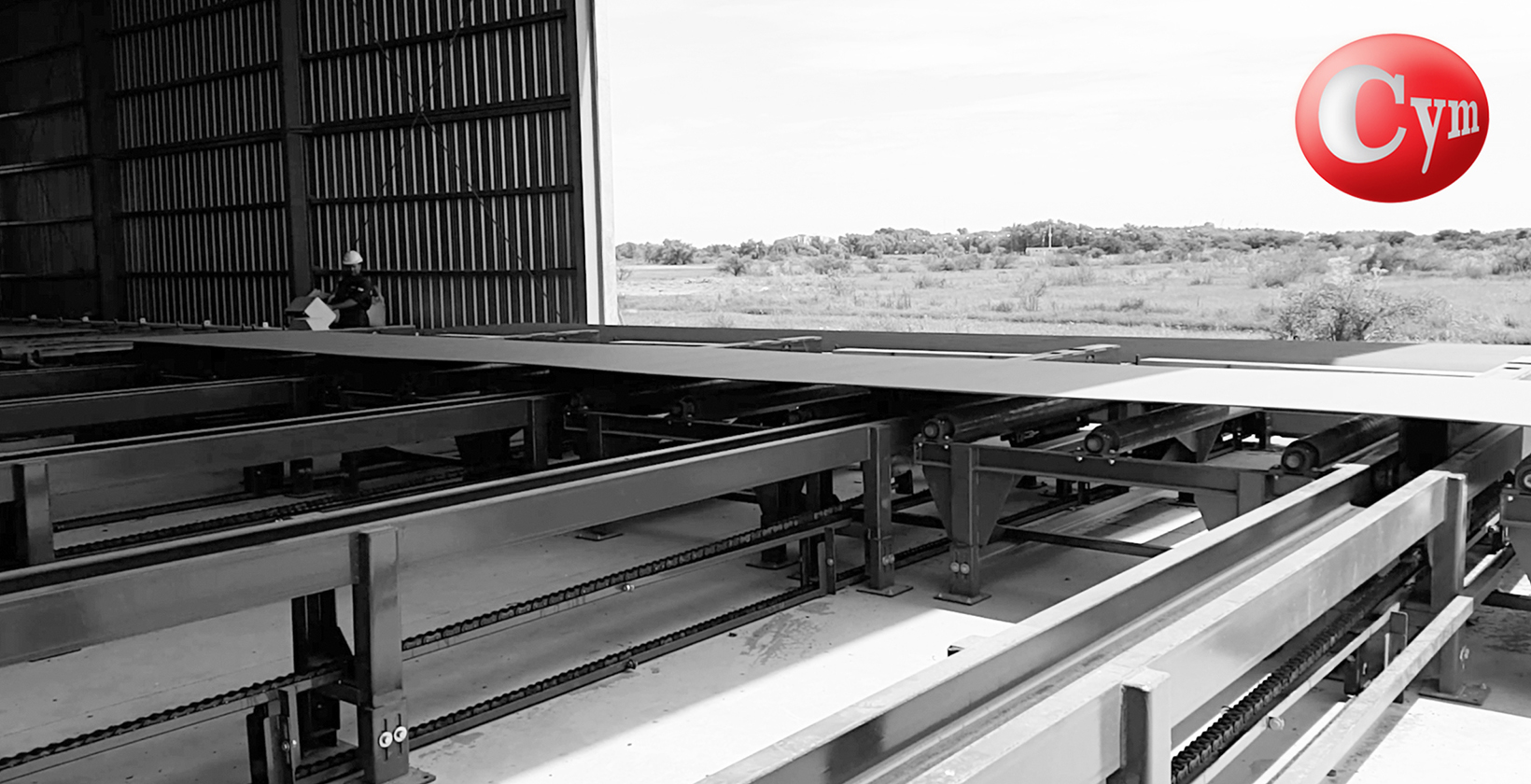

Los transportadores de placas pueden ser de una cama de rodillos paralelos para pasajes horizontales o verticales y como alternativa por transportadores aéreos que introducen las piezas al interior del gabinete, en forma continua.

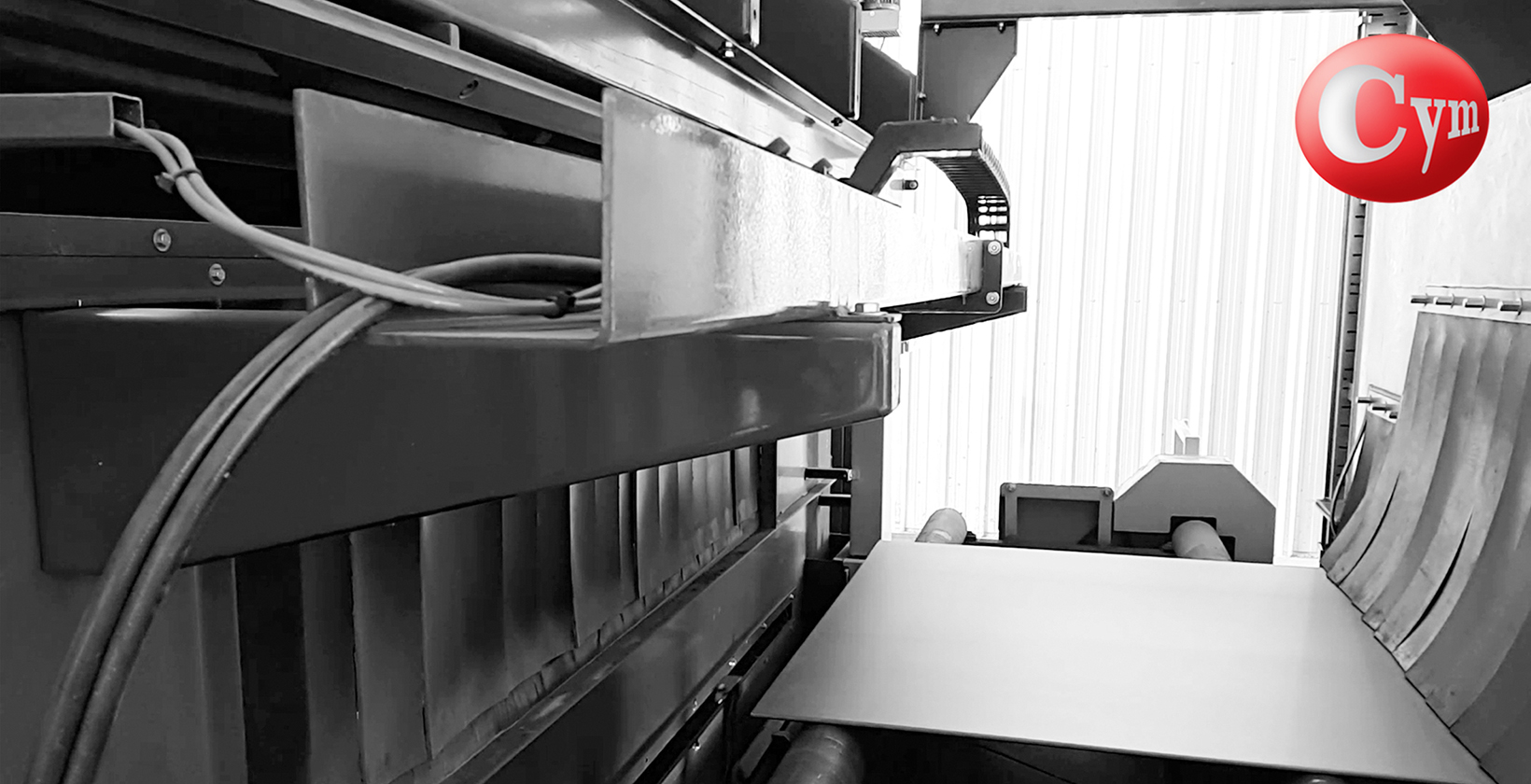

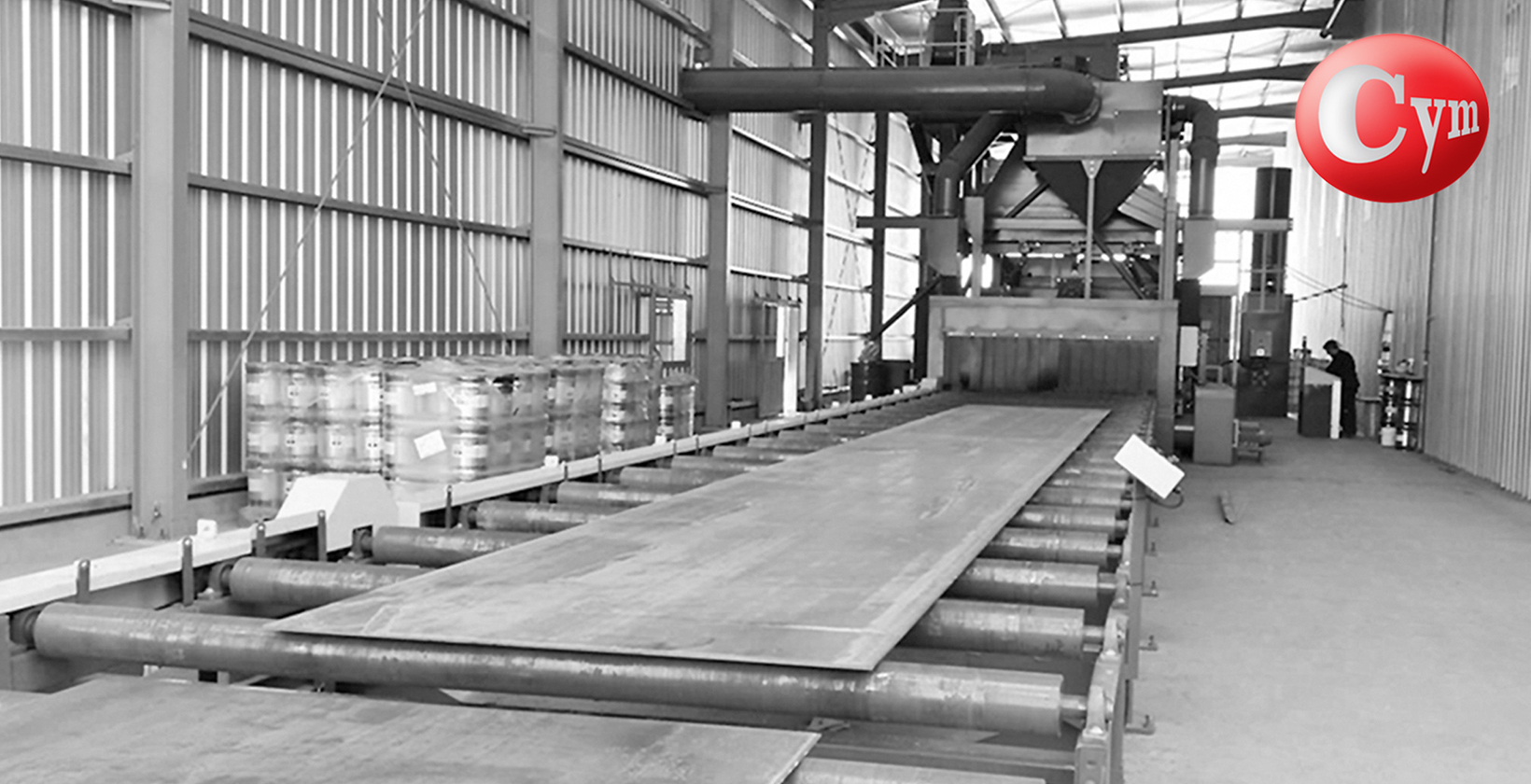

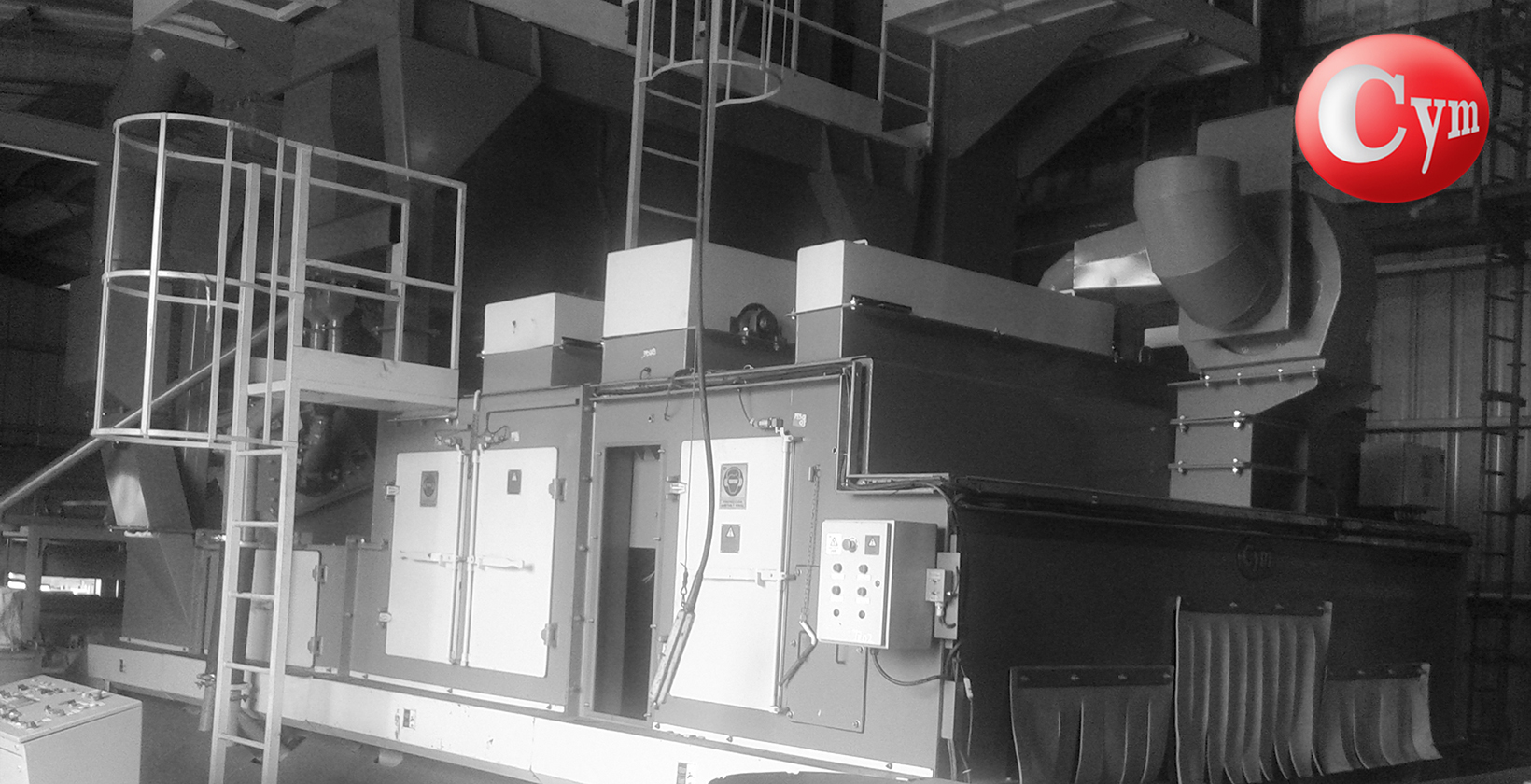

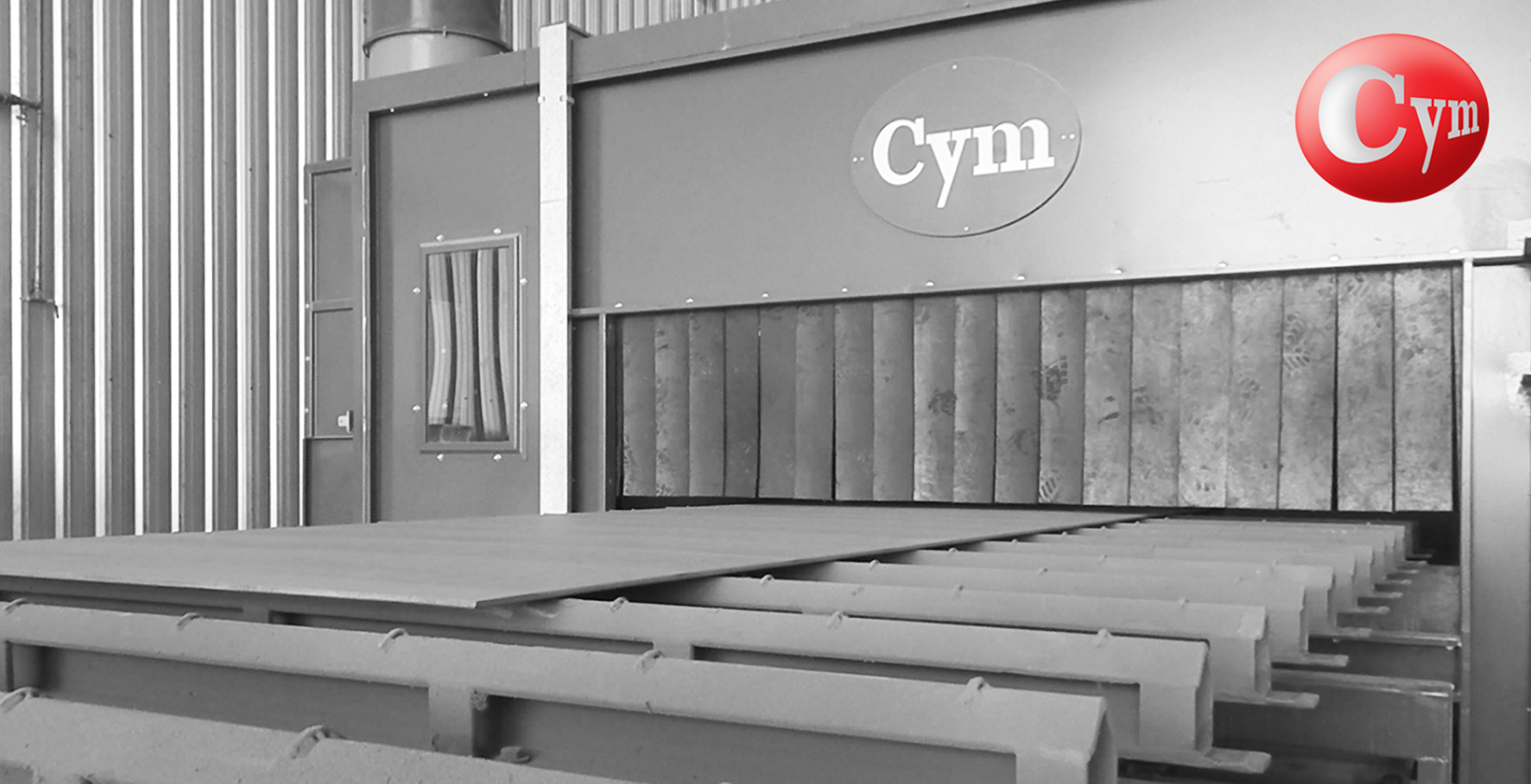

Línea de Granallado y Pintado de Planchas y Perfiles – CH-H

• Permiten procesar planchas y diferentes tipos de perfiles (ángulo, L, H, etc.) con un ala máxima de 150 mm de altura (300 mm total)
• Trabajan preferentemente con granalla esférica para facilitar la remoción de granalla en la parte superior de las piezas
• Requiere de sistema de barrido de granalla que queda depositada en la parte superior de la plancha (cepillos, sopladores, etc)
• Mayores costo de inversión, obra civil y costo operativo respecto de los equipos de pasaje vertical

Ampliar  información...

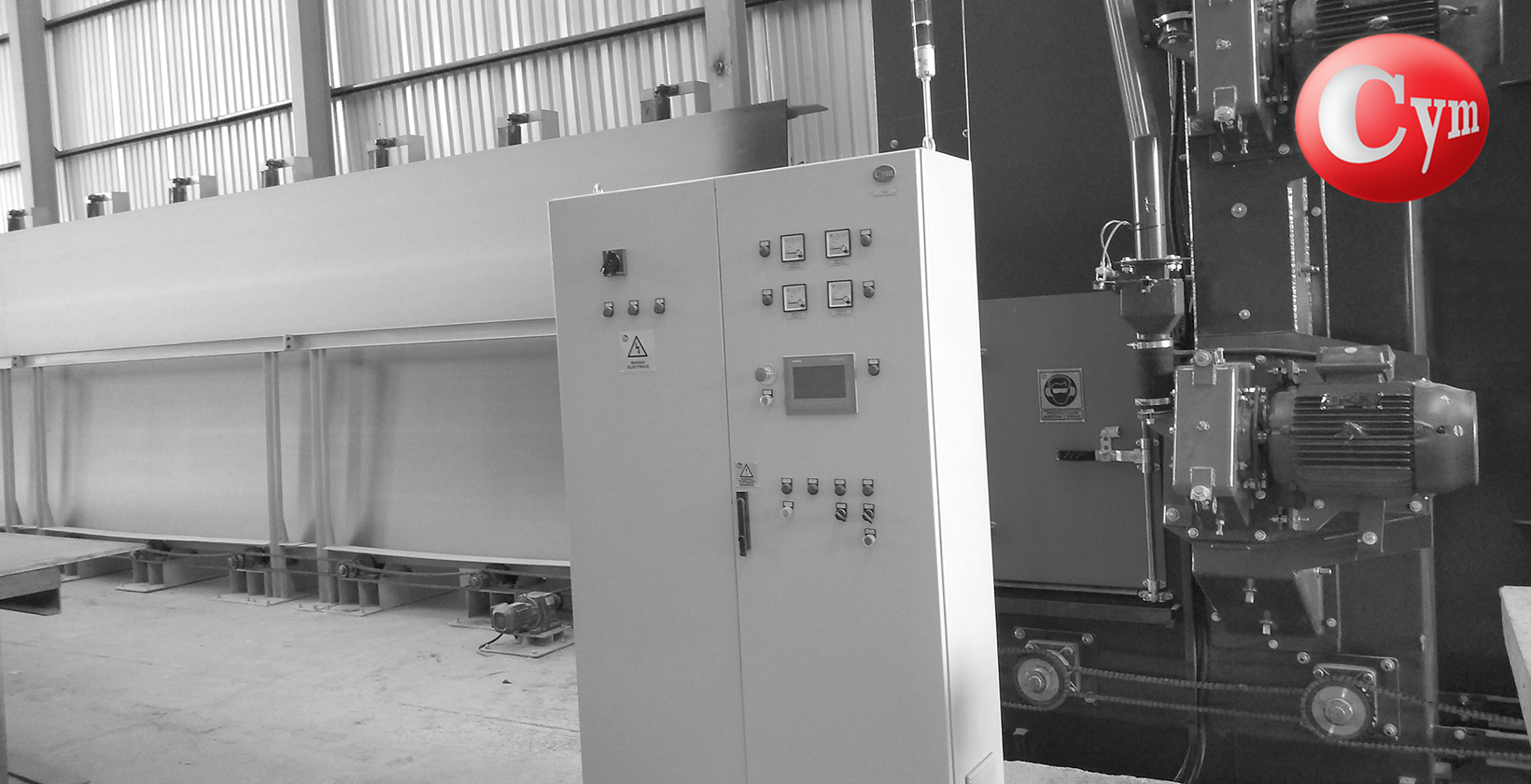

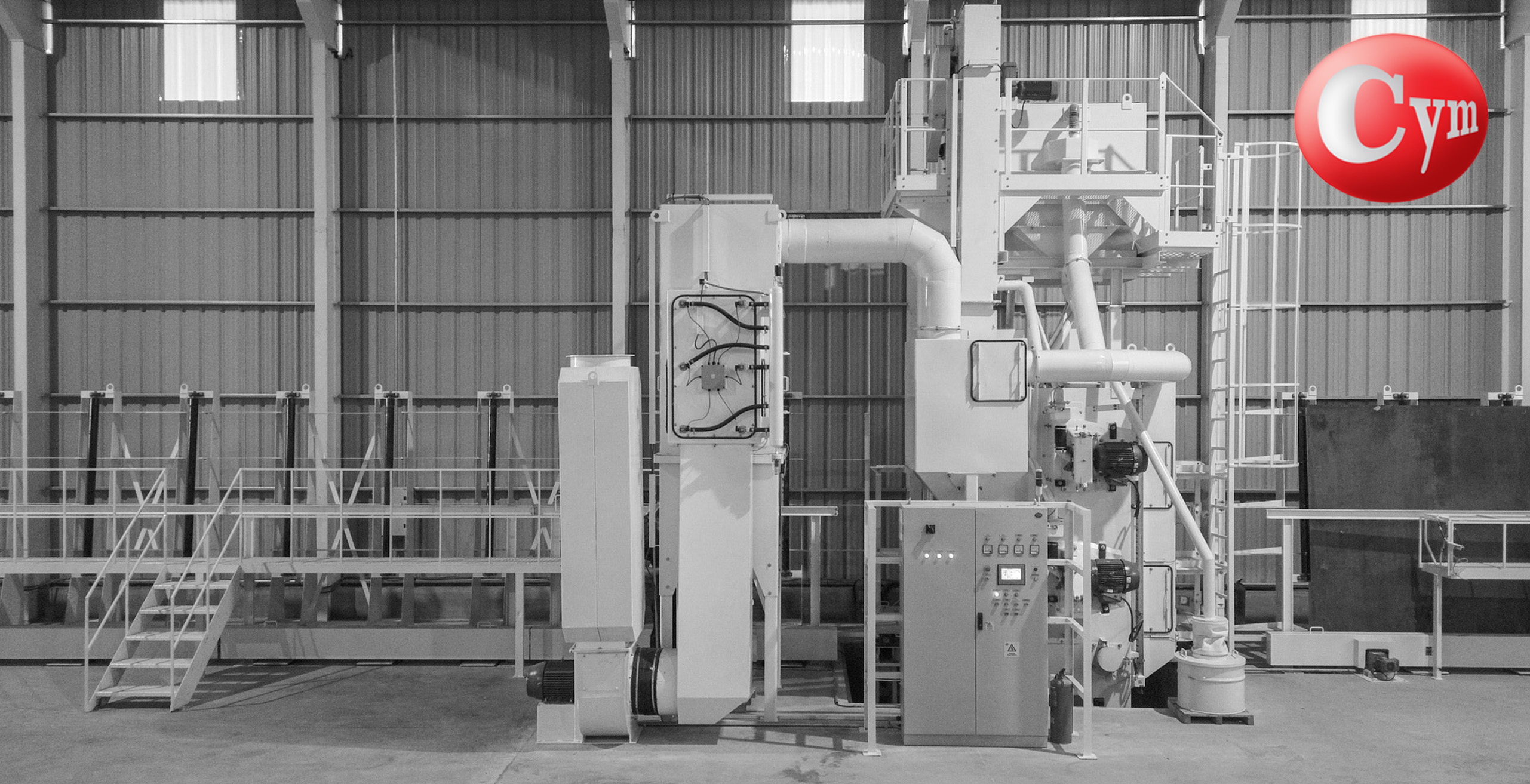

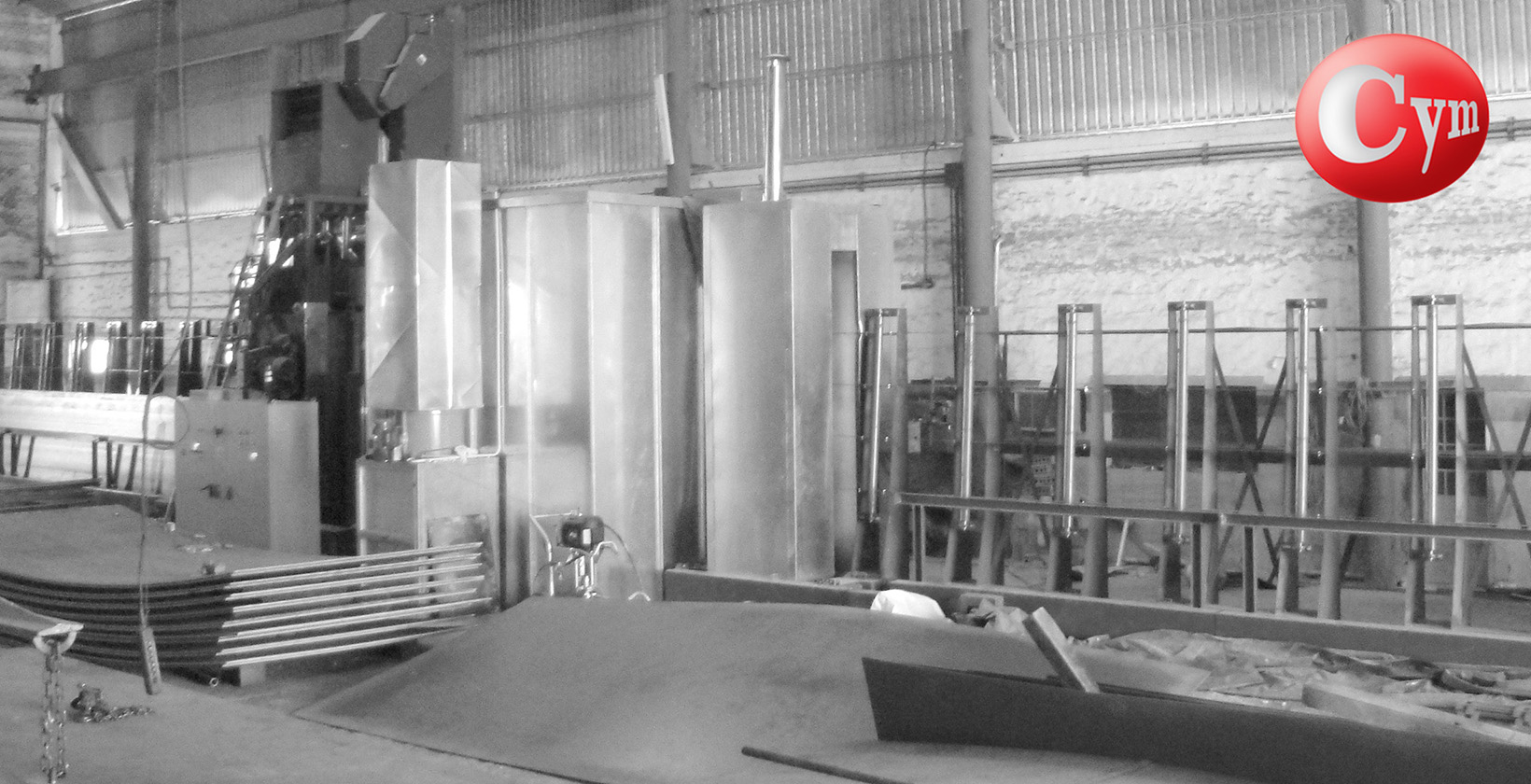

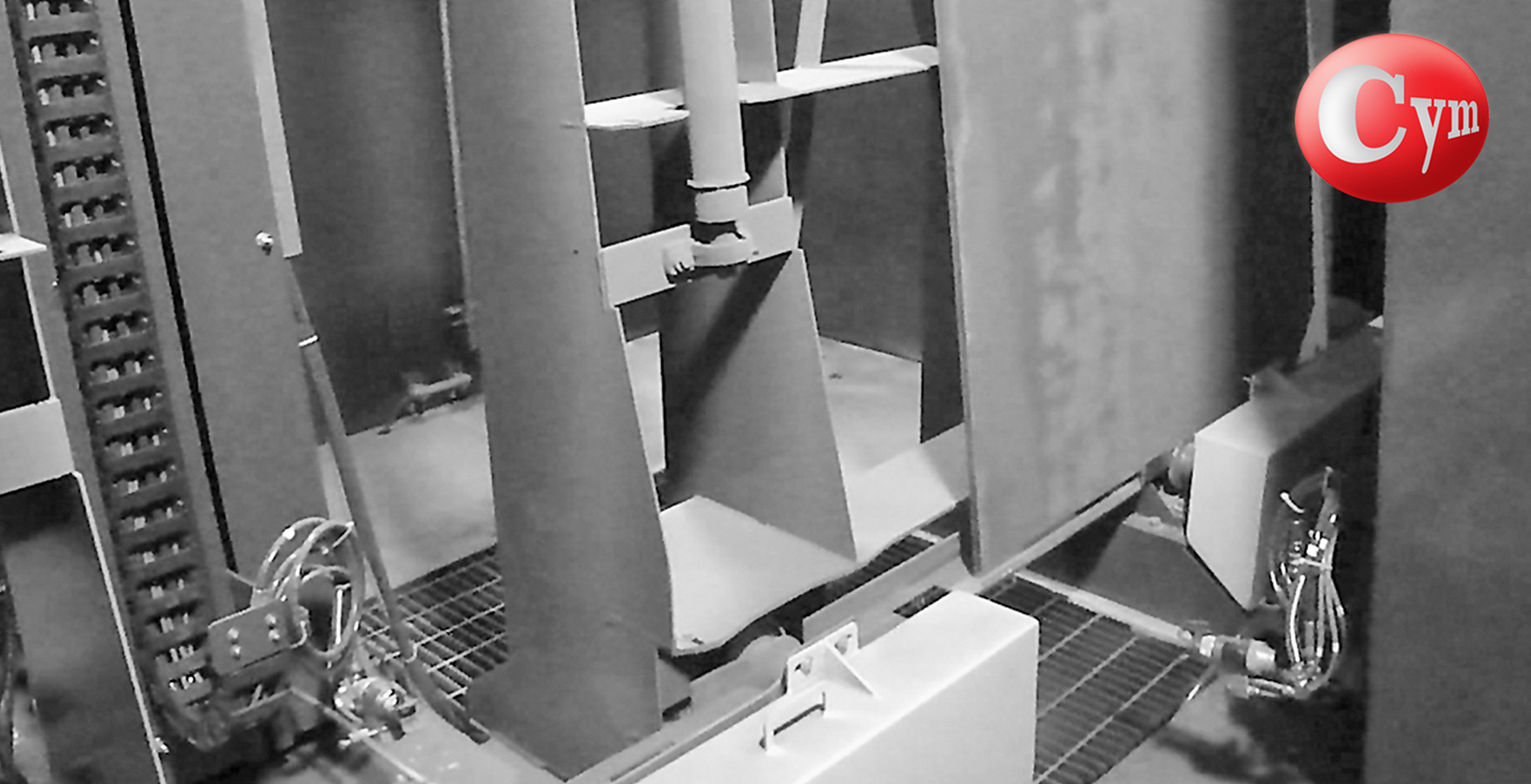

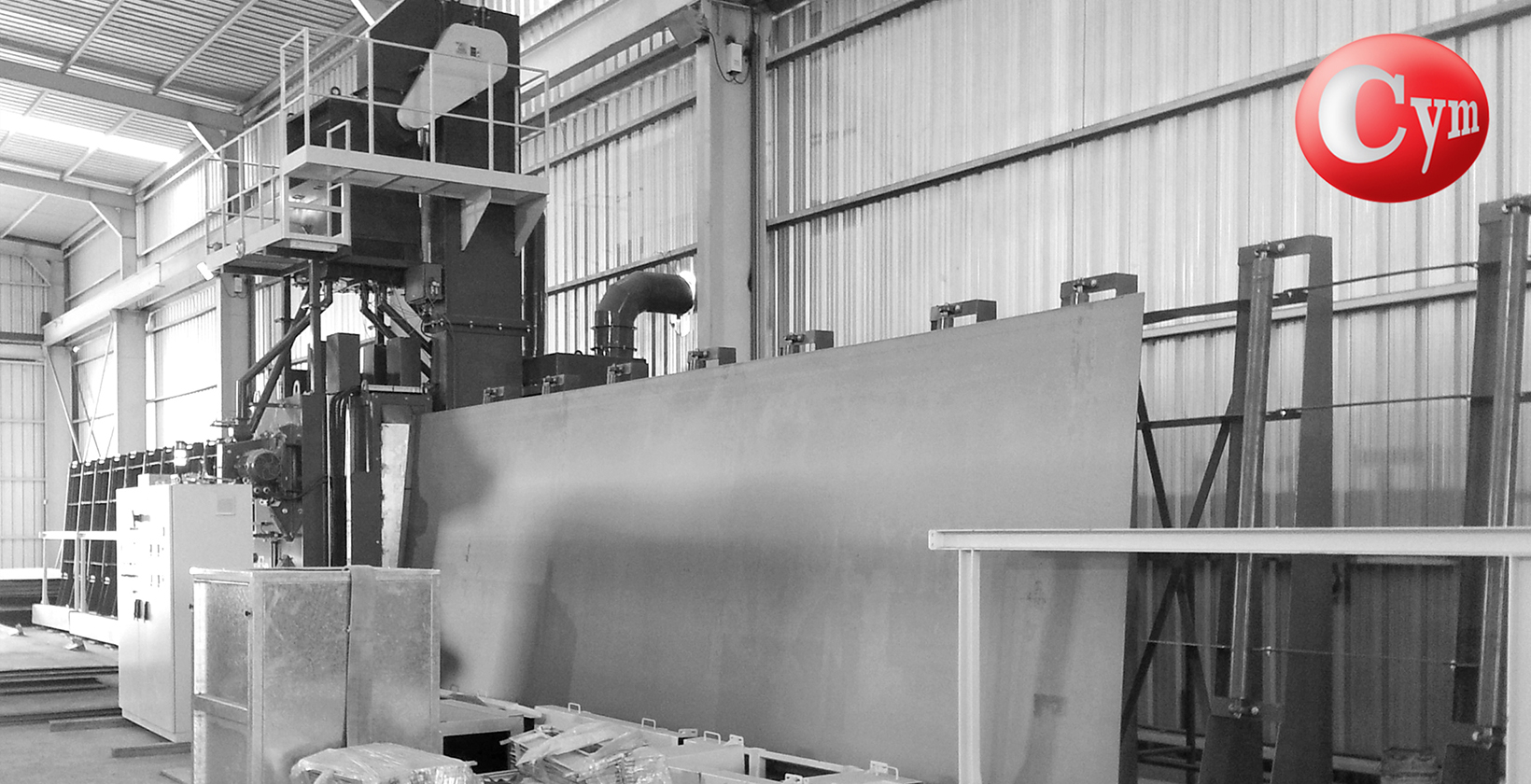

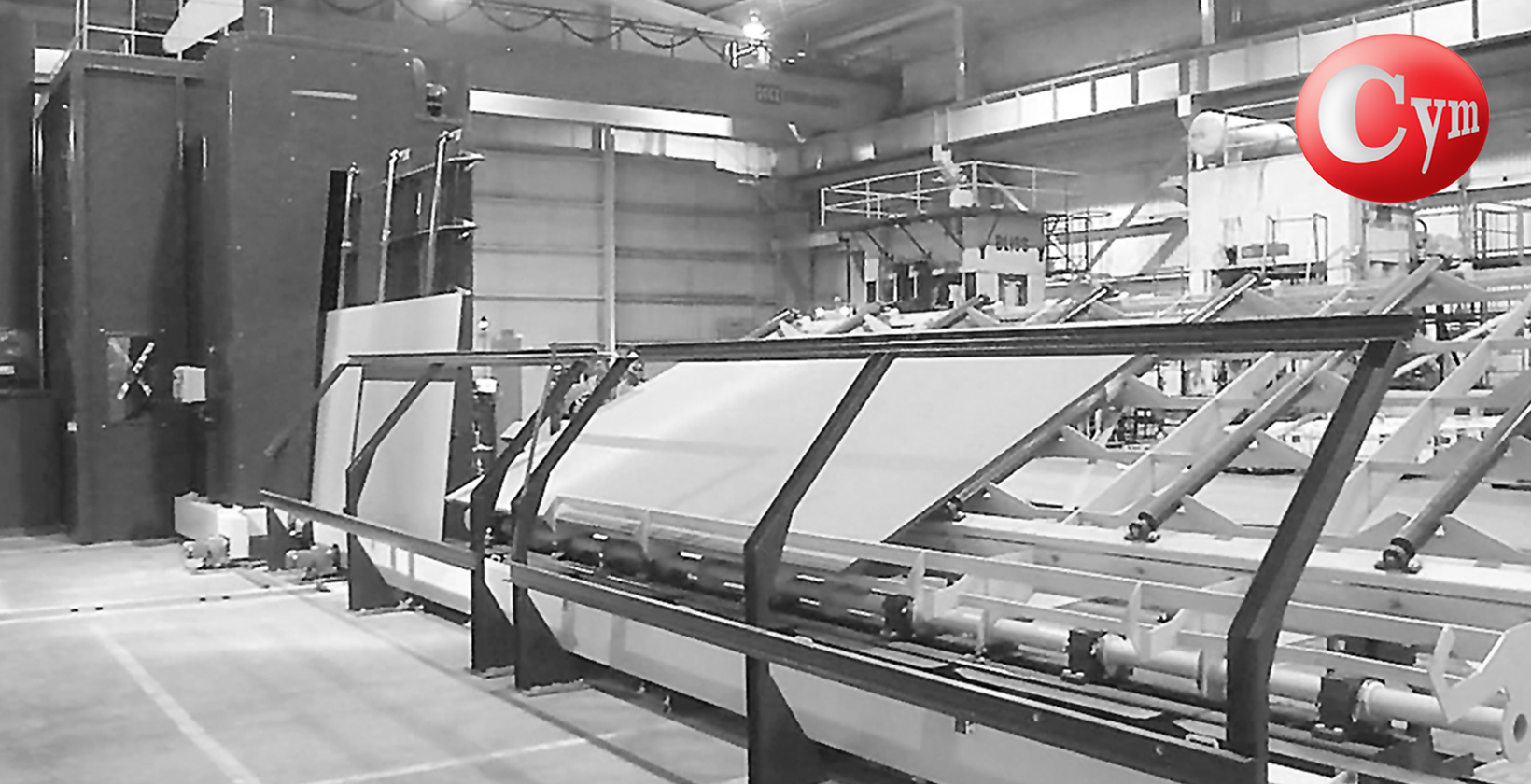

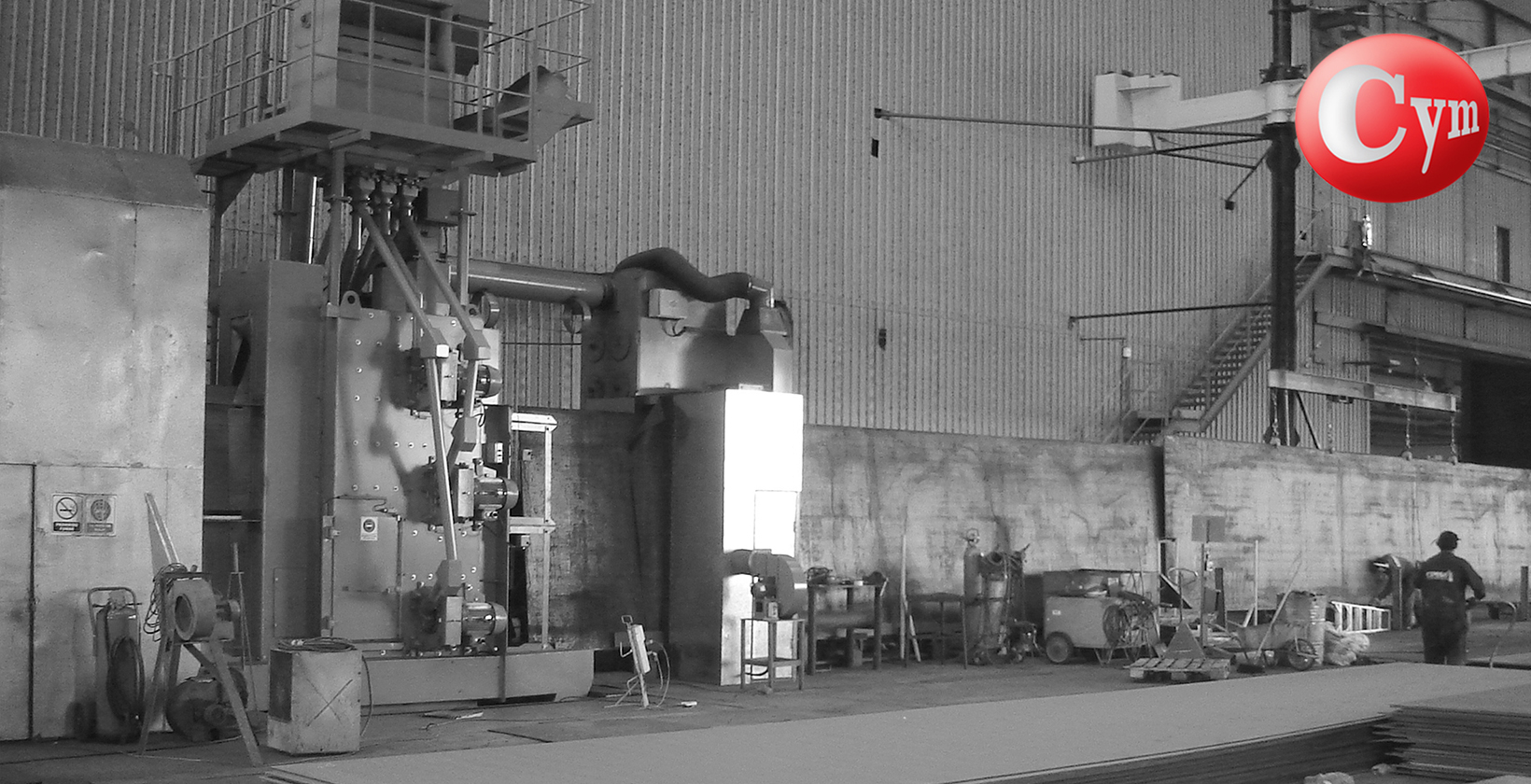

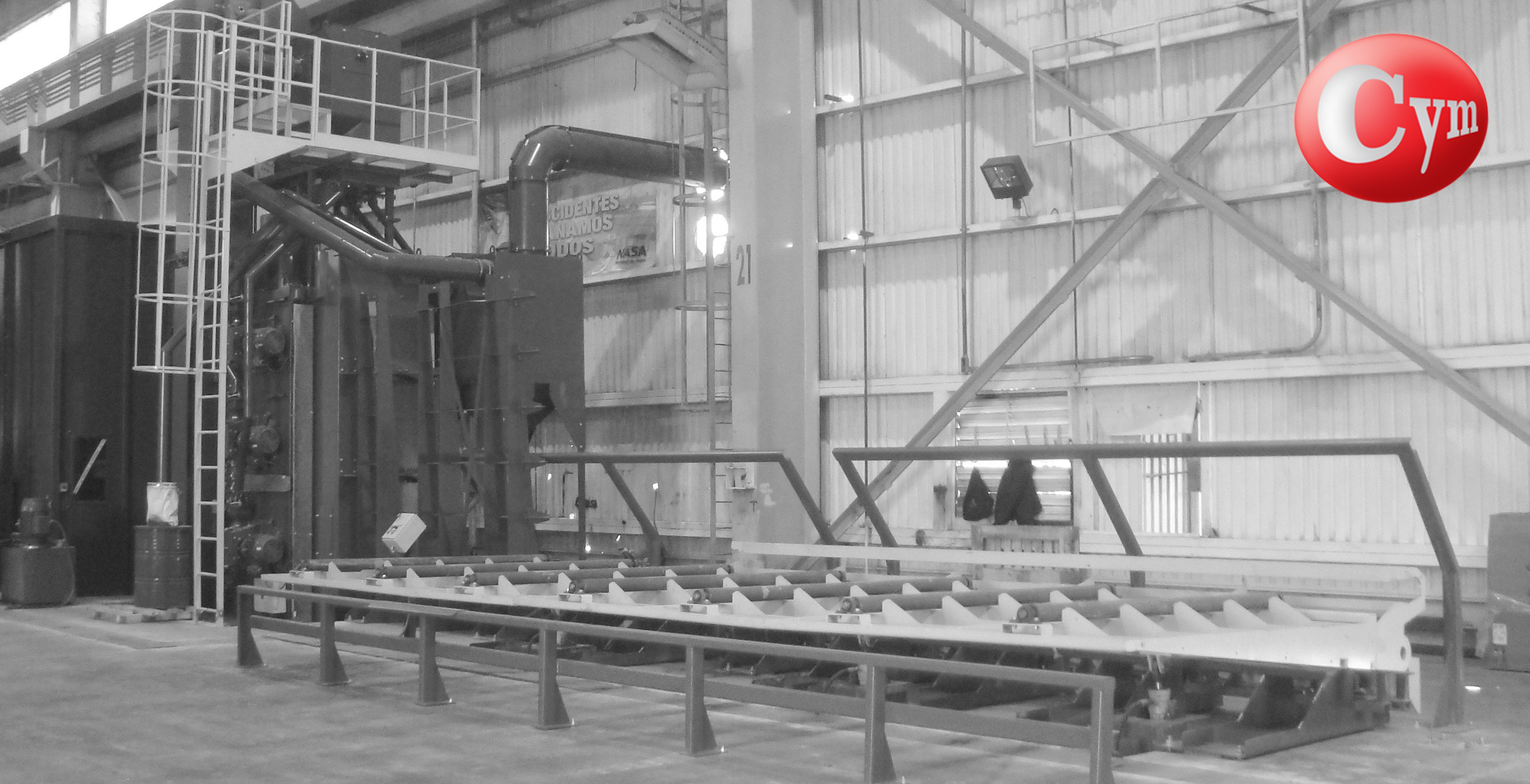

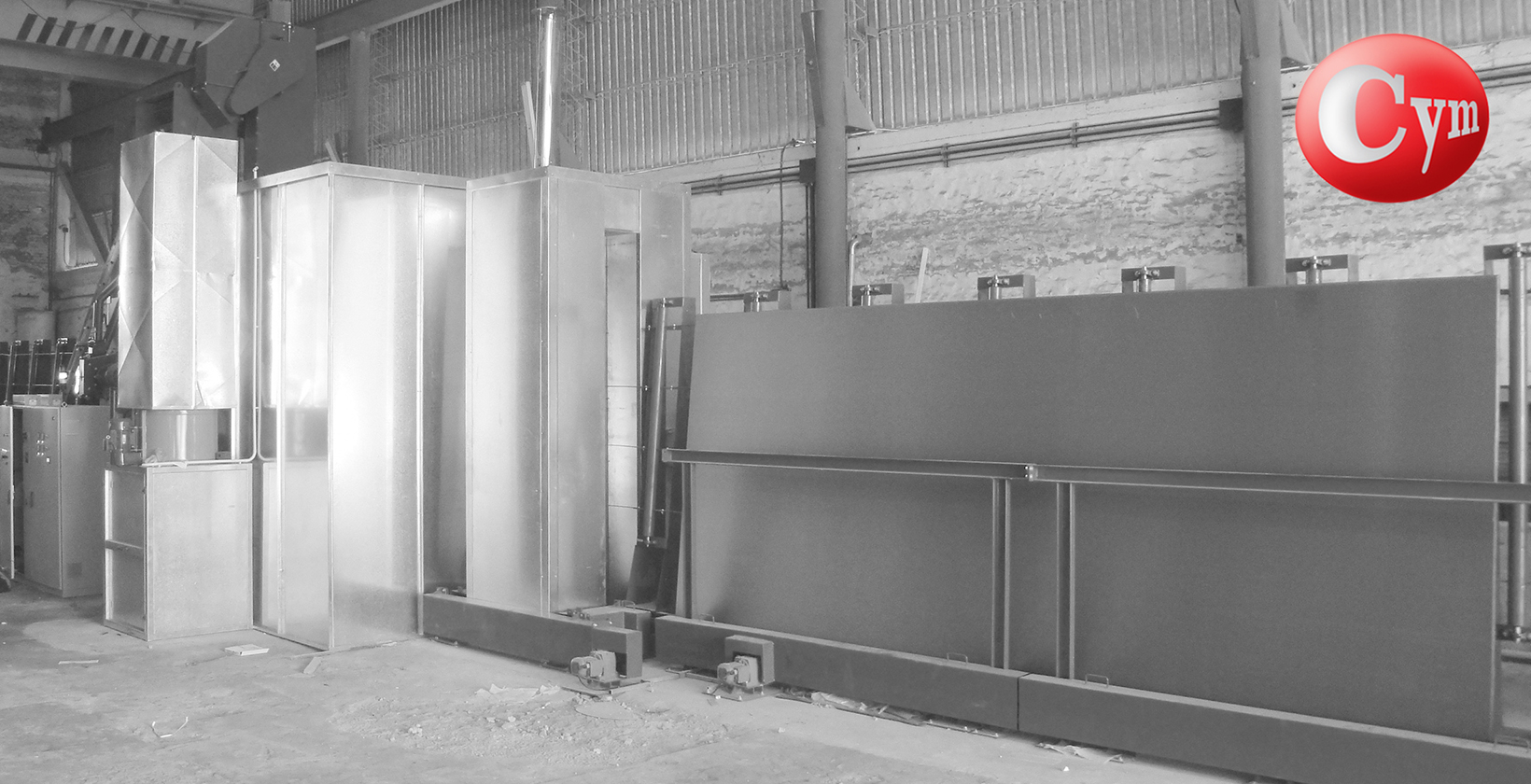

Línea de Granallado y Pintado de Planchas – CH-V

• Procesan planchas en posición vertical con granalla de acero esférica o angular generando altas rugosidades altas con buen perfil de anclaje
• La carga de planchas puede realizarse en posición vertical u horizontal.
• Menor costo de inversión y costo operativo que los equipos CH-H de pasaje horizontal.
• Sin posibilidad de acumulación de abrasivo en las chapas, el equipo de granallado no requiere el uso de cepillos giratorios y sopladores de abrasivo.
• Son equipos limitados para procesar perfiles

Ampliar  información...

Otros Equipos Utilizados en la Industria del Acero

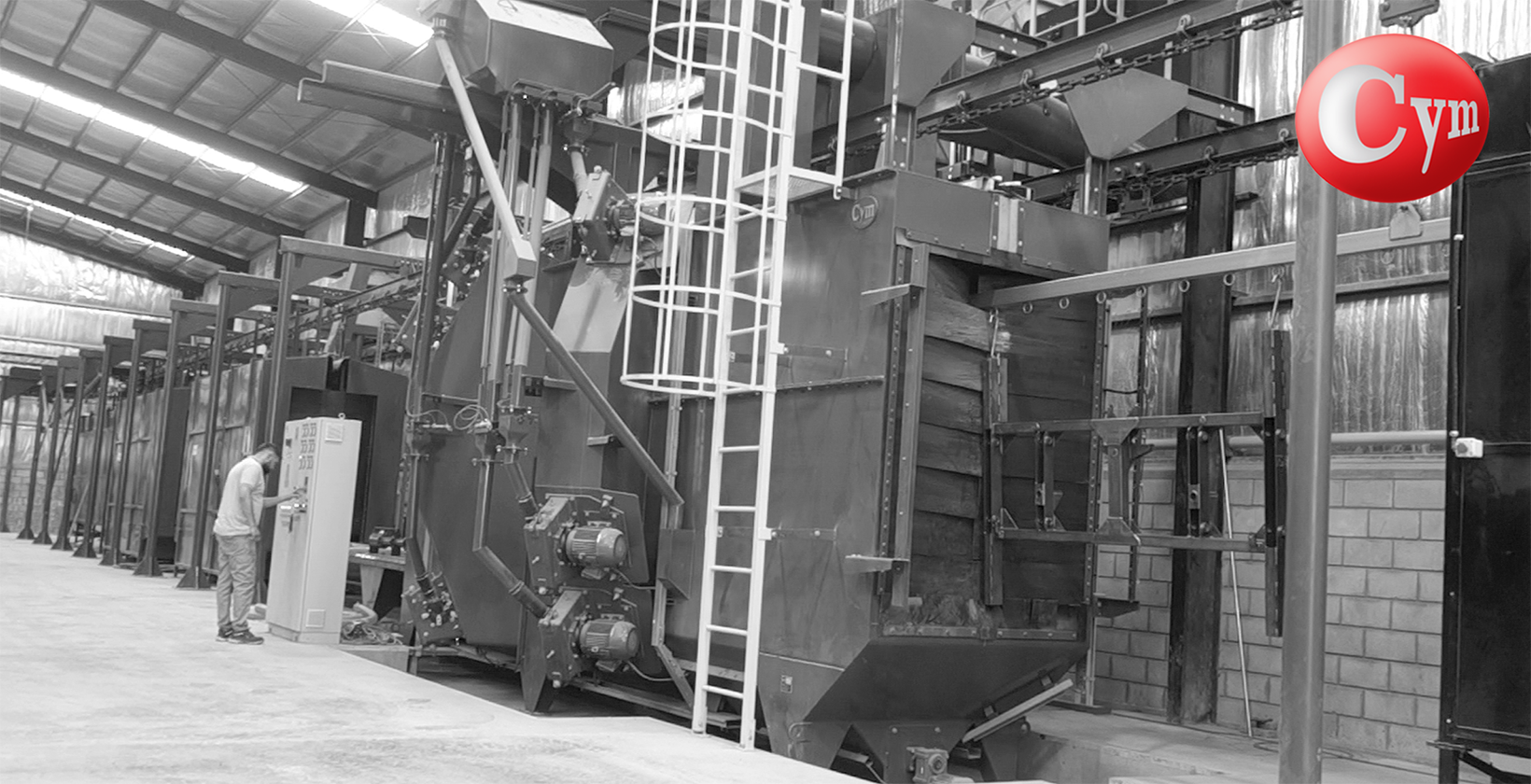

Líneas de Granallado PER y EST

• Procesan todo tipo de materia prima y estructuras soldadas incluyendo tubos, spools, placas, perfiles ángulo, I, H, estructuras soldadas y accesorios.
• Recomendados para procesos que requieran flexibilidad de trabajo permiten un rápido set-up para procesar diferentes tamaños y tipos de piezas
• Conforme el modelo los equipos vienen equipados con cuatro a dieciséis turbinas de granallado
• Las piezas pueden trasladarse con cama de rodillos paralelos o transportadores aéreos

Ampliar información...

Cuartos de Granallado Manual

• Proceso de granallado flexible permite granallar todo tipo de piezas que, debido a su tamaño o complejidad, no pueden procesarse en máquinas granalladoras automáticas
• Uno o más operadores trabajan dentro del cuarto de granallado utilizando equipos de protección personal
• Sistema de presión con control a distancia hombre muerto (dead man) para proyección del abrasivo
• Los cuartos pueden automatizarse agregando robots o manipuladores de boquillas, eliminando el trabajo manual

Ampliar información...
