Cym Materiales SA y Metalcym Brasil   líderes en la fabricación de equipos de granallado, cuenta con una línea de gabinetes especialmente diseñados para el granallado de pequeñas producciones, que se destacan por su bajo costo de inversión y gran versatilidad, adaptándose a las necesidades de cada cliente.

Entre muchas aplicaciones son utilizados para ideales para realizar:

  • Remoción de óxido y laminilla en superficies metálicas.
  • Preparación de superficies para aplicación de todo tipo de revestimientos.
  • Eliminación de todo tipo de pinturas liquida y polvo.
  • Eliminación de rebabas, arena de fundición, y laminillas de forjas.
  • Acabados decorativos en acero inoxidable, aluminio y otros metales no ferrosos.
  • Grabado de vidrio, piedra y metales.
  • Limpieza de moldes de inyección o extrusión.
  • Mantenimiento industrial

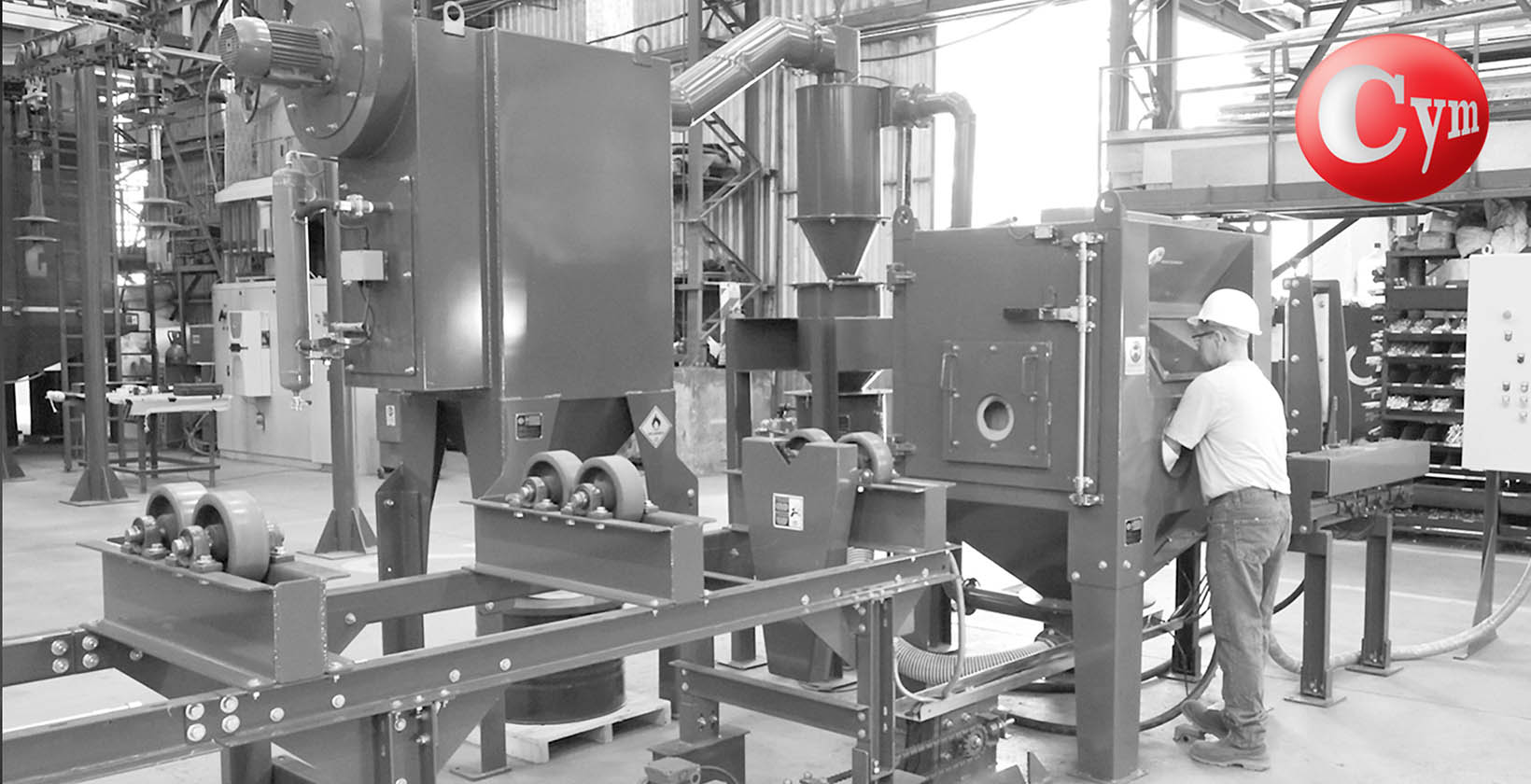

  • Procesos de Shot peening

Los gabinetes de granallado proyectan indistintamente abrasivos metálicos, minerales o vegetales, como ser granallas de acero, micro esferas de vidrio, óxidos de aluminio, cuarzos, cáscaras de nuez, entre otros.

Nuestros gabinetes garantizan la seguridad del operario y el cuidado del medio ambiente, obteniendo resultados de óptima calidad sin emitir ningún tipo de polución de polvos o contaminantes y con un bajo nivel de ruido.



Características constructivas

  • Gabinete

– Dos líneas de gabinetes

gabinete-de-granallado-grafico -cym

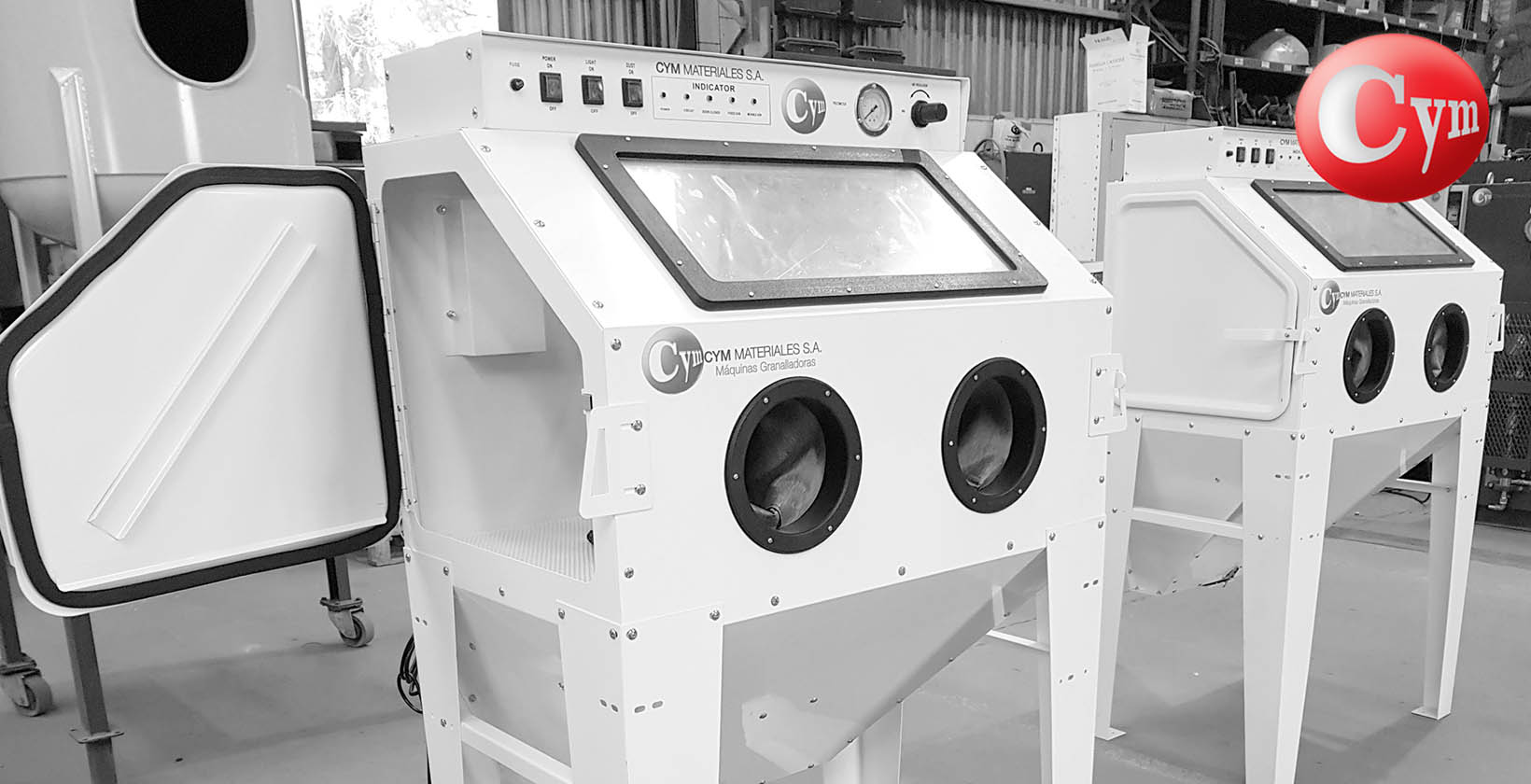

  • * Línea liviana especialmente diseñados para realizar trabajos de bajas producciones. Construido en chapa plegada y soldada de 2 mm de espesor.





gabinete-de-granallado-linea-pesada-cym

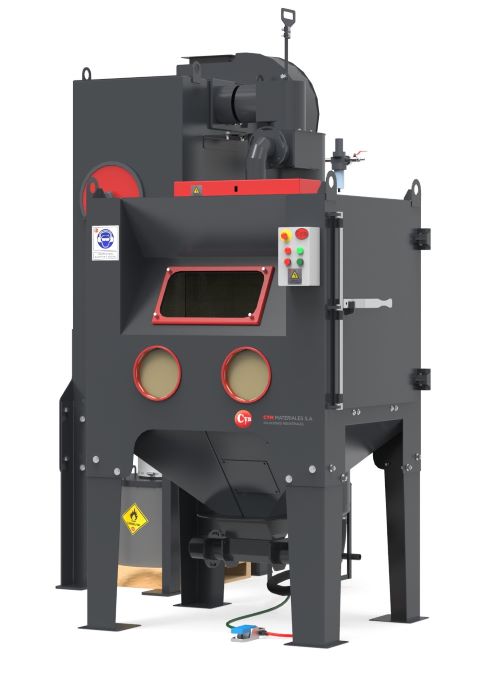

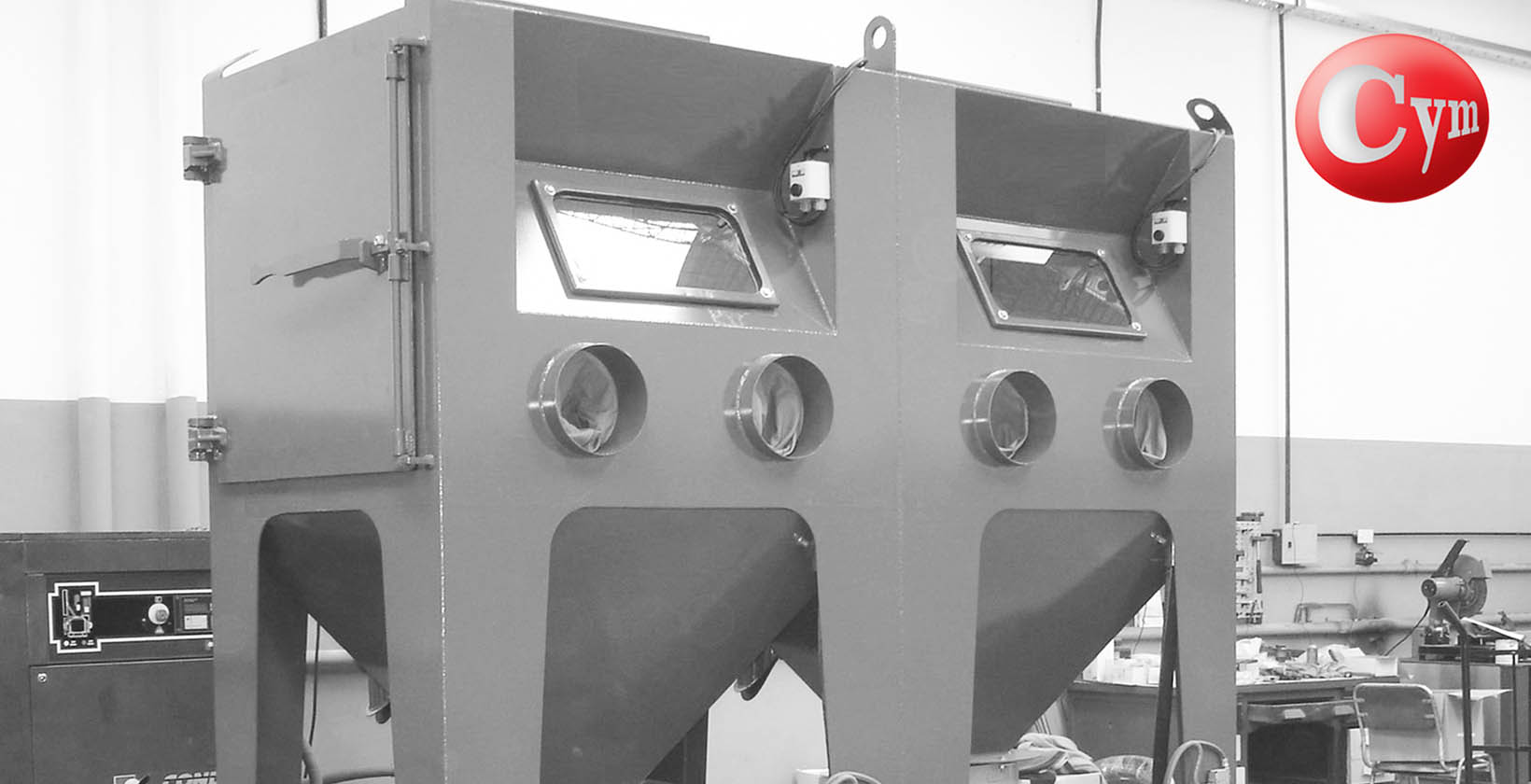

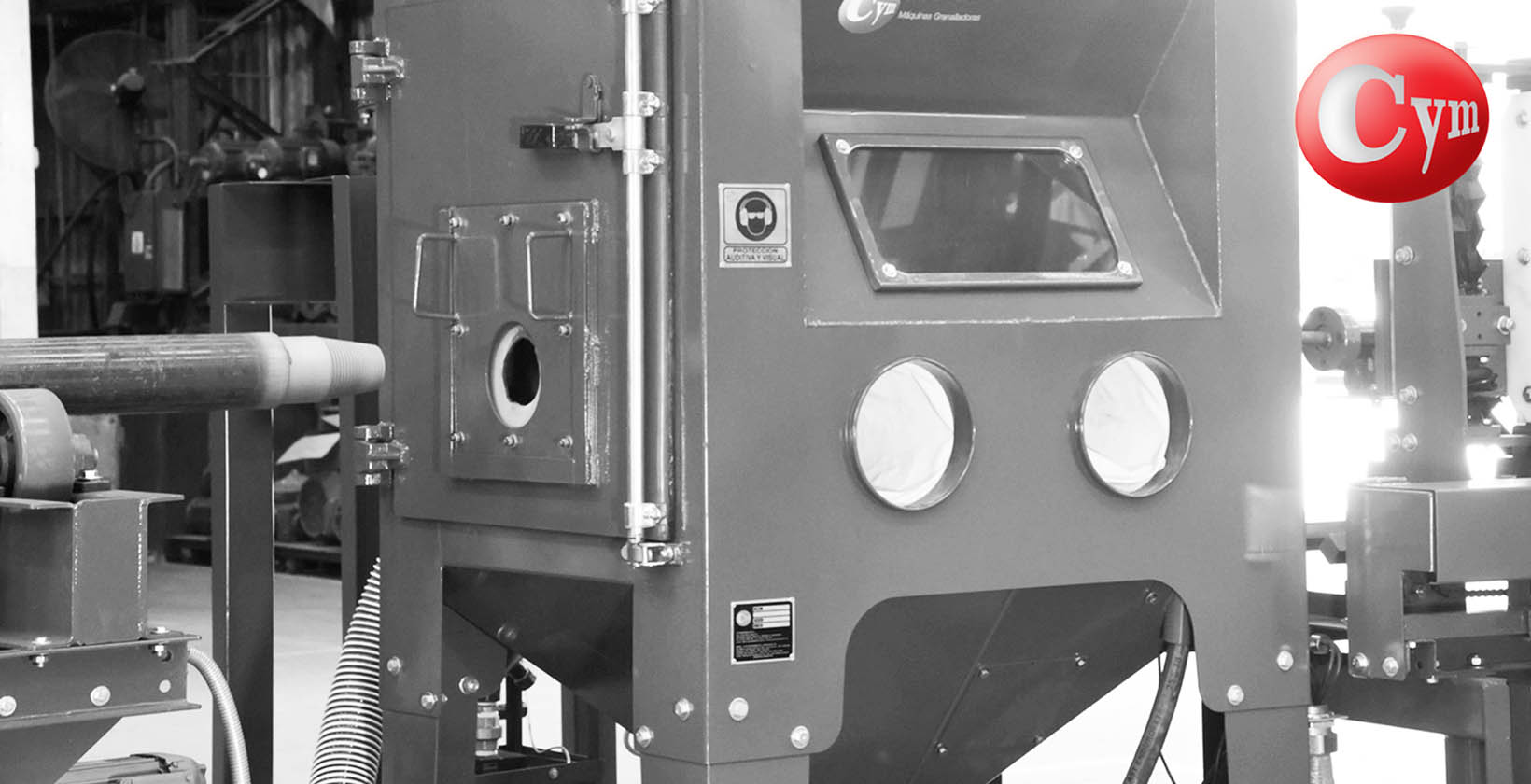

* Línea Pesada equipos reforzados especialmente diseñados para trabajos intensivos. Construido en chapa plegada y soldada de 3.2 mm de espesor y puertas de carga de piezas en chapa de  4  mm de espesor. Su construcción modular permite transformar rápidamente el sistema de proyección de abrasivo de succión a presión (o viceversa) sin necesidad de realizar soldaduras ni reformas en el equipo

– Visor fabricado con vidrio laminado de fácil recambio y amplias dimensiones otorgándole una excelente visibilidad al operador

– Guanteras amplias que garantizan la movilidad del operario para manipular la boquilla de proyección de abrasivos

– Guantes de goma de alta resistencia al desgaste para protección del operario.

– Sistema de limpieza de abrasivo mediante corrientes de aire que deja el abrasivo limpio listo para su reutilización depositado en la tolva de la cabina

– Iluminación interior en el techo del gabinete con doble tubo LED de bajo consumo y vidrio laminado de protección.

– Opcional: Revestimiento interior del gabinete principal de goma de alta resistencia a la abrasión.



  • Proyección de abrasivo conforme al modelo de equipo y su capacidad de producción la impulsión del abrasivo puede ser realizada por:

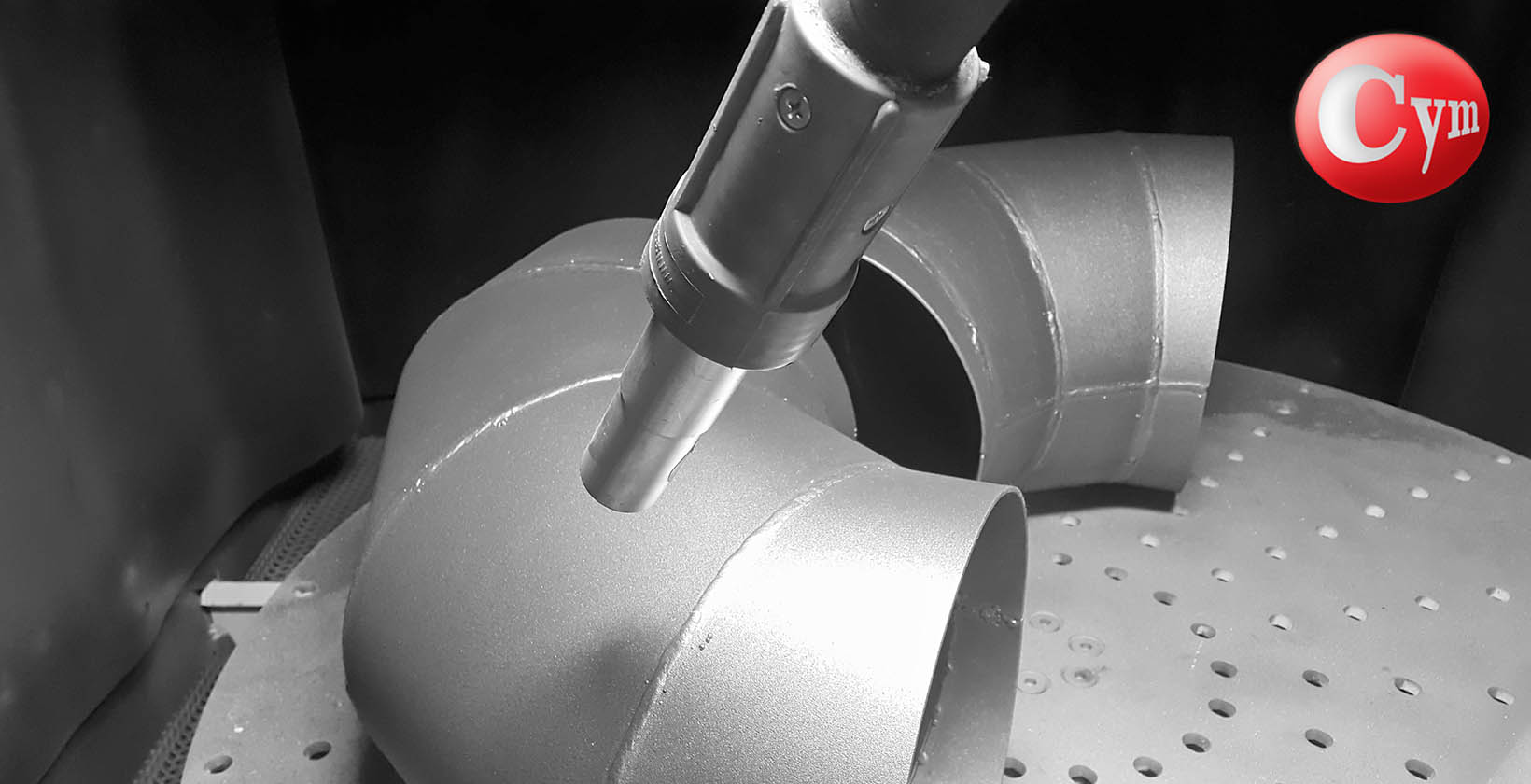

– Boquillas o pistola de succión, el aire comprimido succiona el abrasivo proyectándolo a través de la boquilla de granallado. Posee una pistola de alto rendimiento fabricada en fundición de aluminio y boquilla de cerámica, carburo de tungsteno o boro conforme necesidad

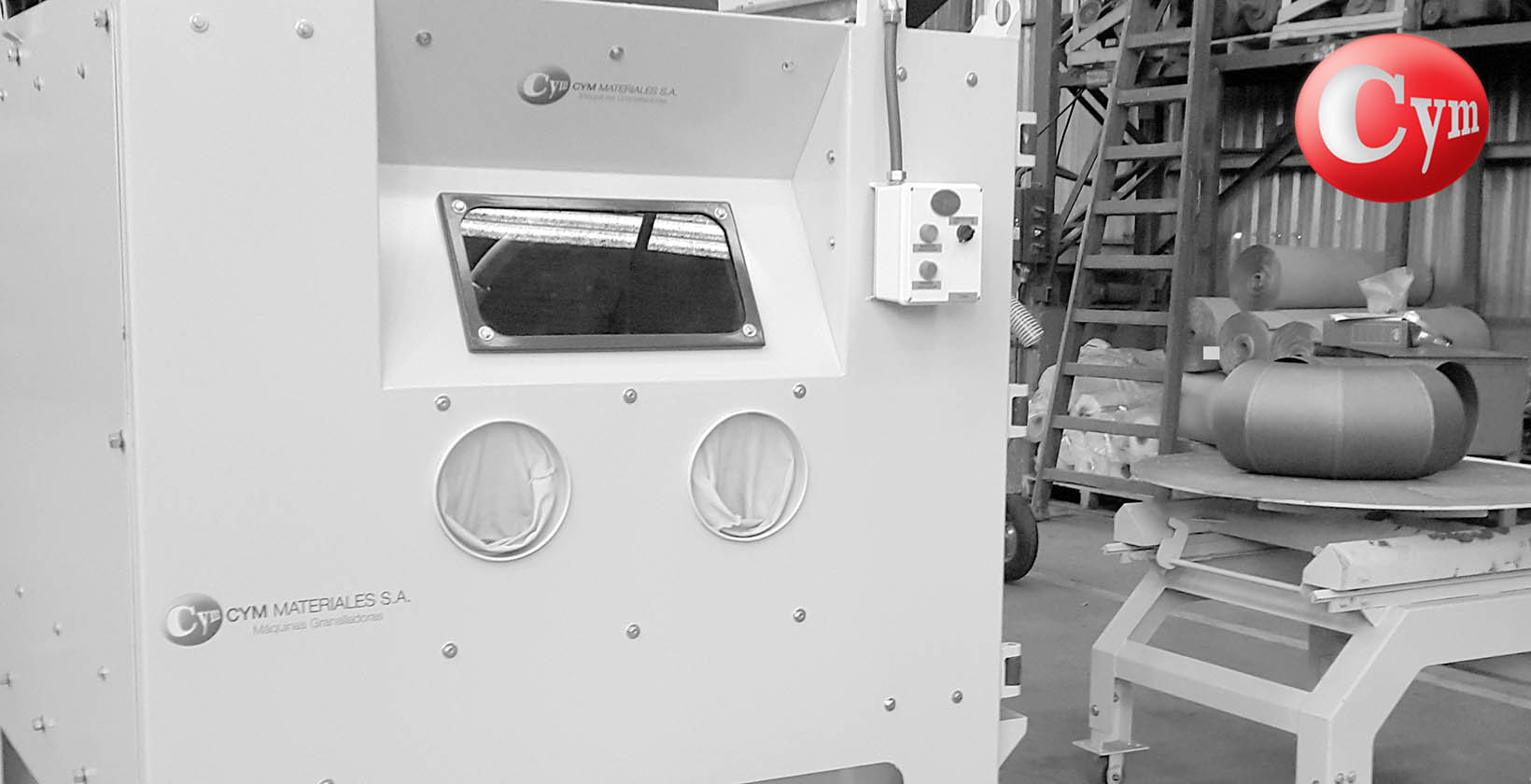

– Tanques de presión, el abrasivo es introducido en una tolva de presión ubicada en la parte inferior del gabinete y una vez presurizado es expulsado el abrasivo pasando a través de la válvula dosificadora, la manguera y después por la boquilla de granallado. Con Tanque de granallado fabricado bajo código ASME, cabezal semielíptico y fondo cónico con cintura cilíndrica y boquillas de granallado de carburo de tungsteno o boro conforme necesidad



  • Aspiradores de polvo de cartuchos de alta retención de partículas y extractor centrífugo para trabajar libre de polvo. Tres diseños de aspiradores permiten seleccionar el modelo  conforme sea el nivel de polvo que genere el proceso. Mantienen el gabinete ventilado y libre de polvo en suspensión  para la correcta visibilidad del operador.



  • Opcionales

mesa-de-carga-gabinete-de-granallado-cym

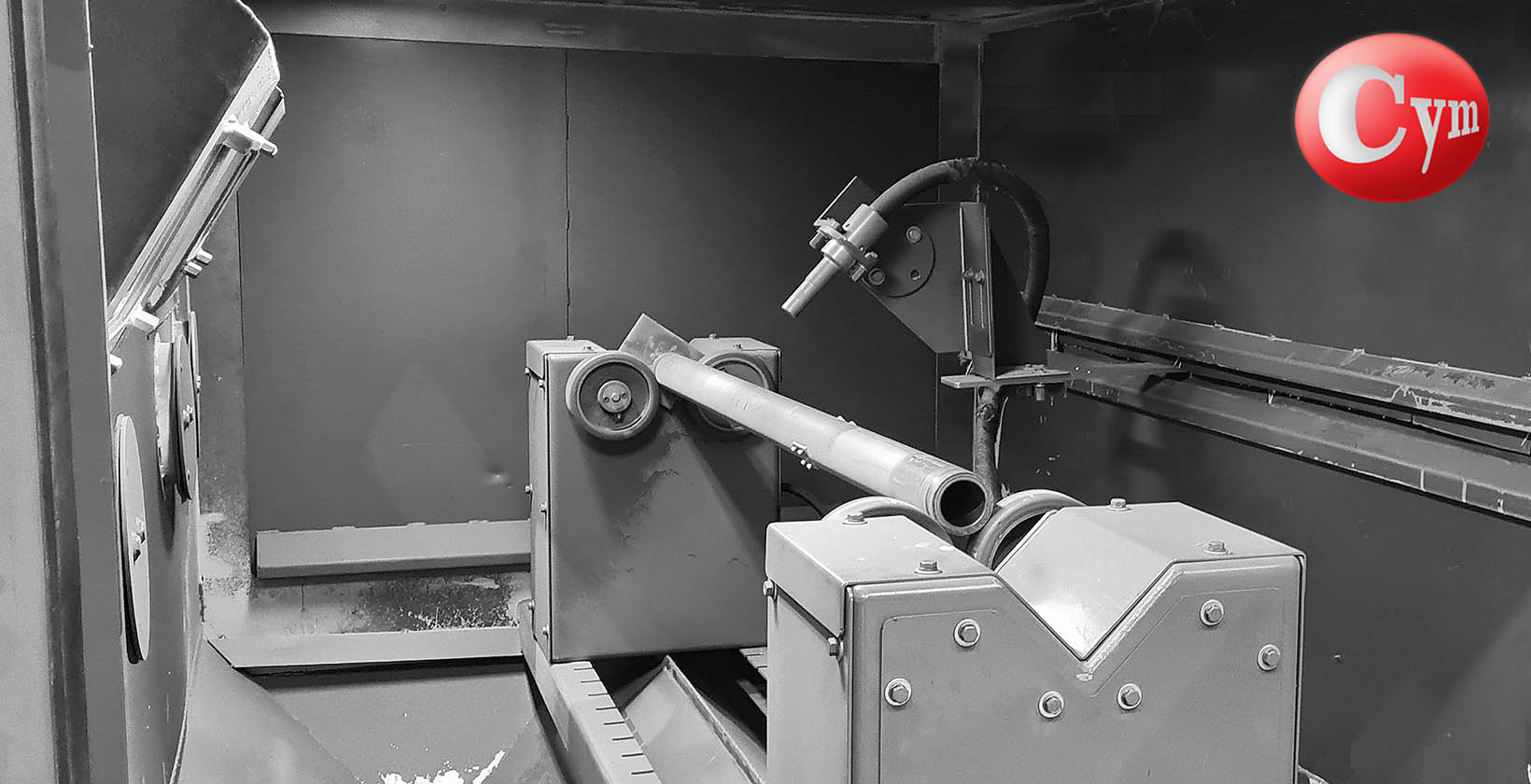

– Sistema de boquilla oscilante para procesos automáticos

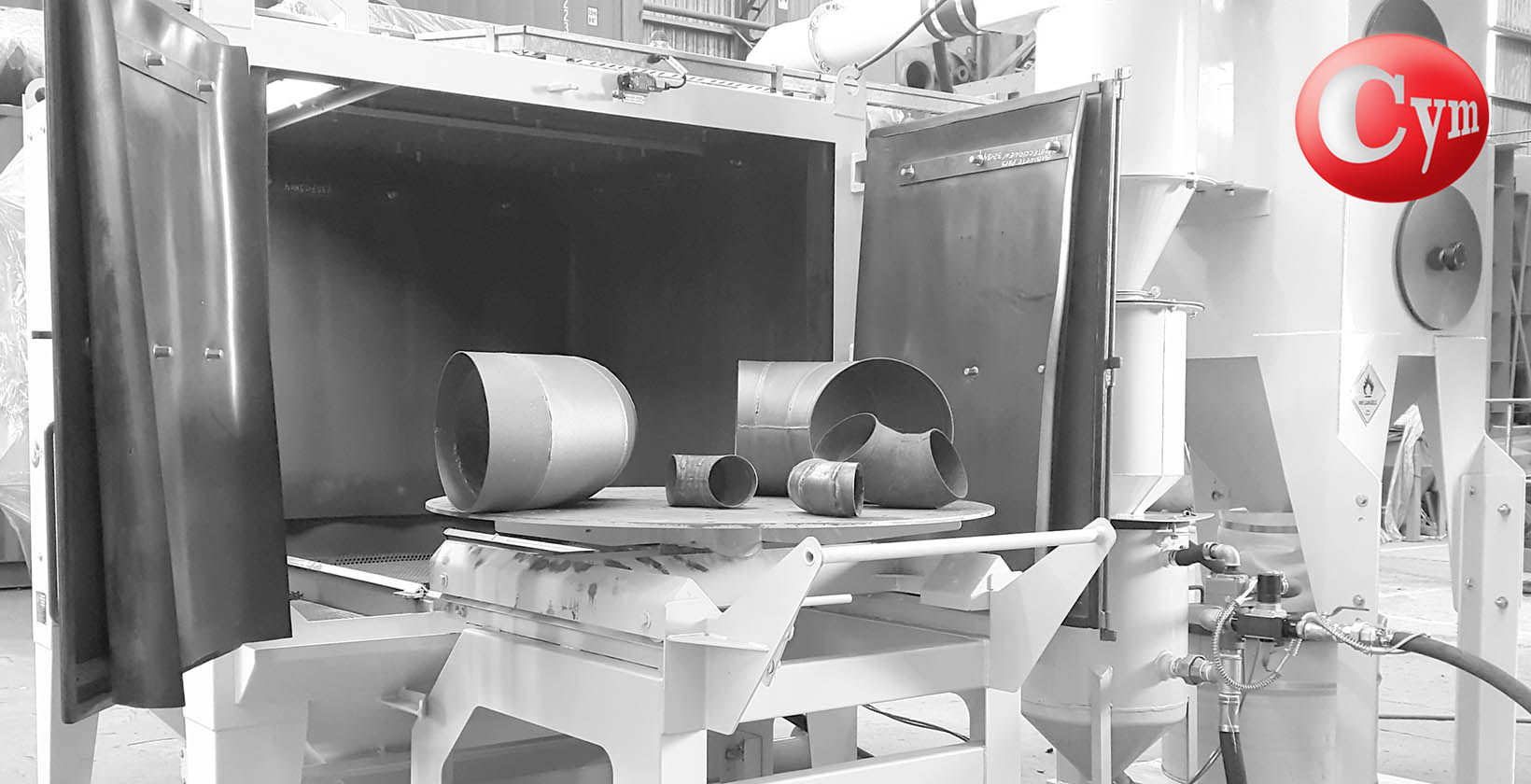

– Carro móvil soporte de piezas con plato giratorio para procesar piezas pesadas

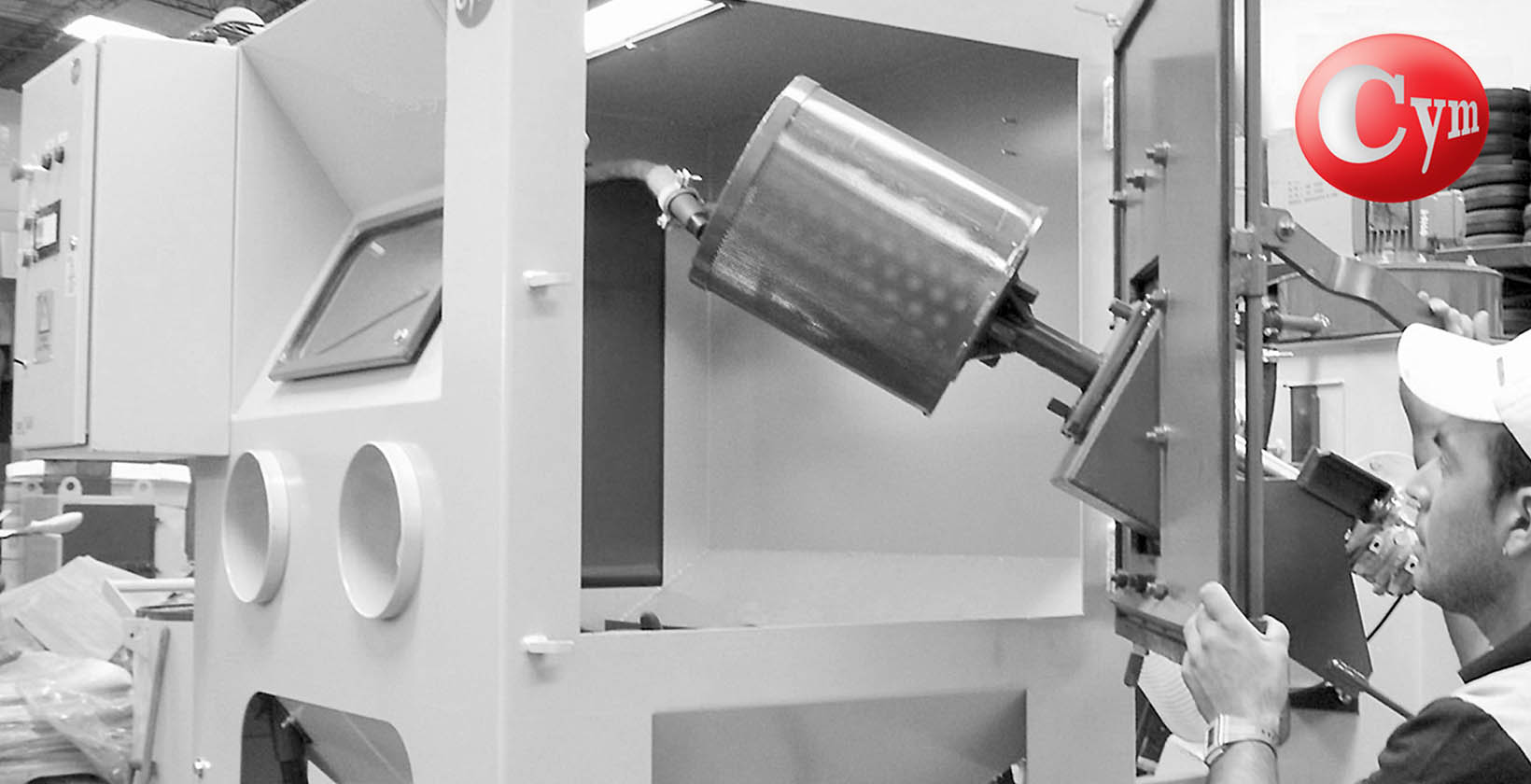

– Tambor rotativo para el granallado de piezas de porte pequeño a granel

–  Kit silenciador para atenuación de sonido en el ventilador. Está diseñado para reducir el sonido por debajo de los 85dBA a 5ft (1.52m).





Proyectos Especiales

En caso de que el equipo que necesita no se encuentra en estas páginas, por favor, póngase en contacto con nuestro departamento de Ingeniería y Ventas, para que puedan ayudarlos a desarrollar el mejor equipo que satisfaga sus necesidades, buscando reducir sus costos de operación y aumentar la rentabilidad sus sistemas de producción.
