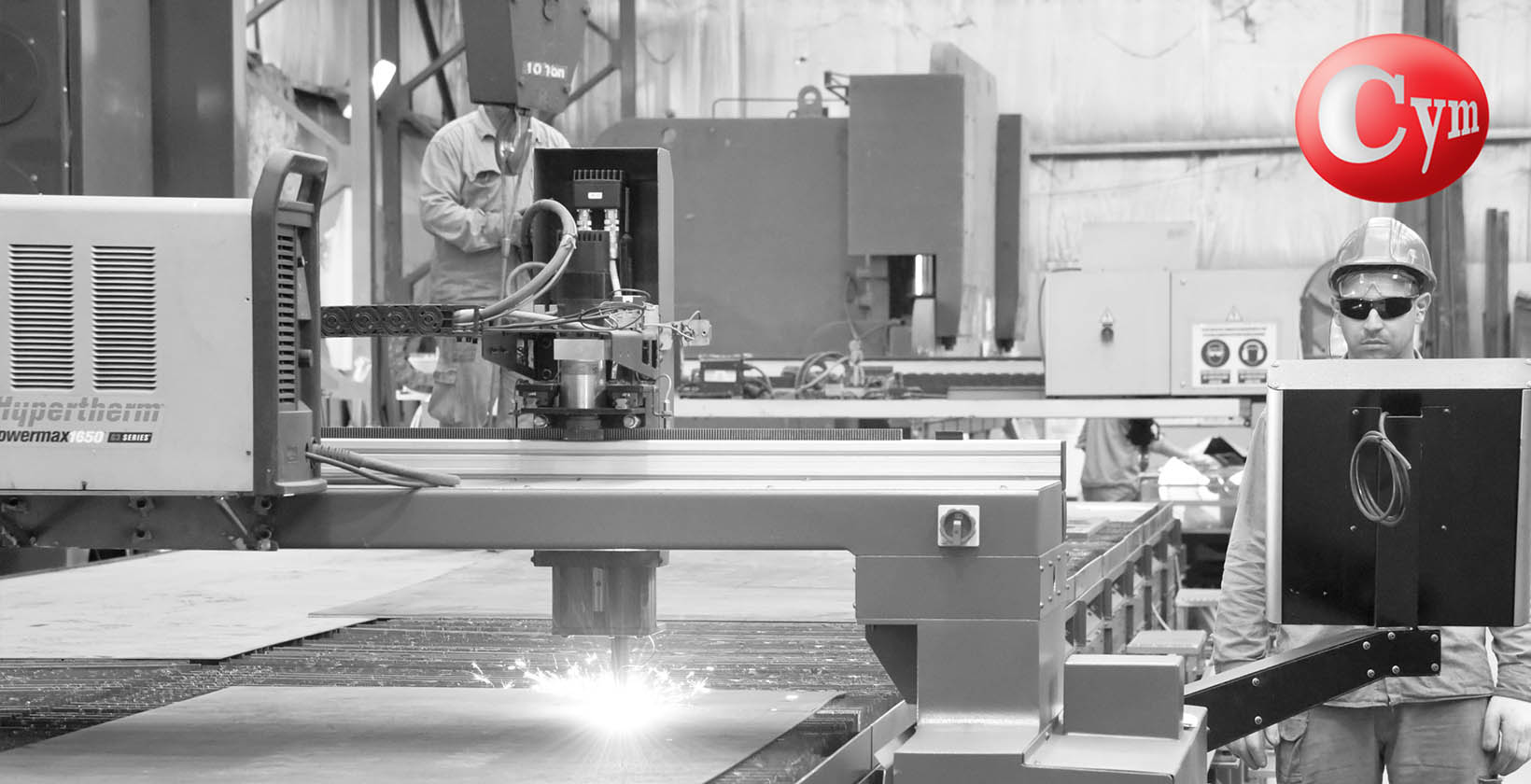

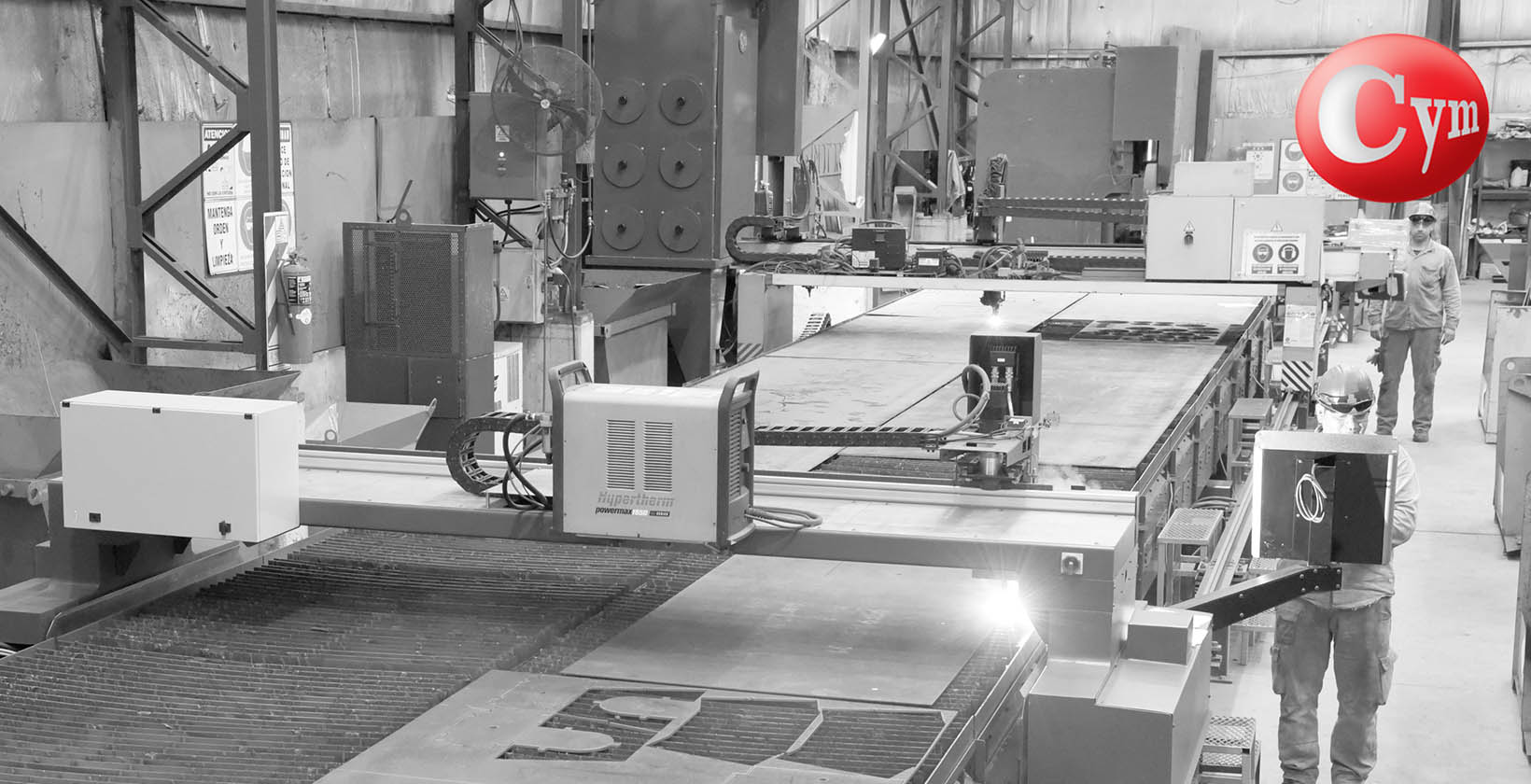

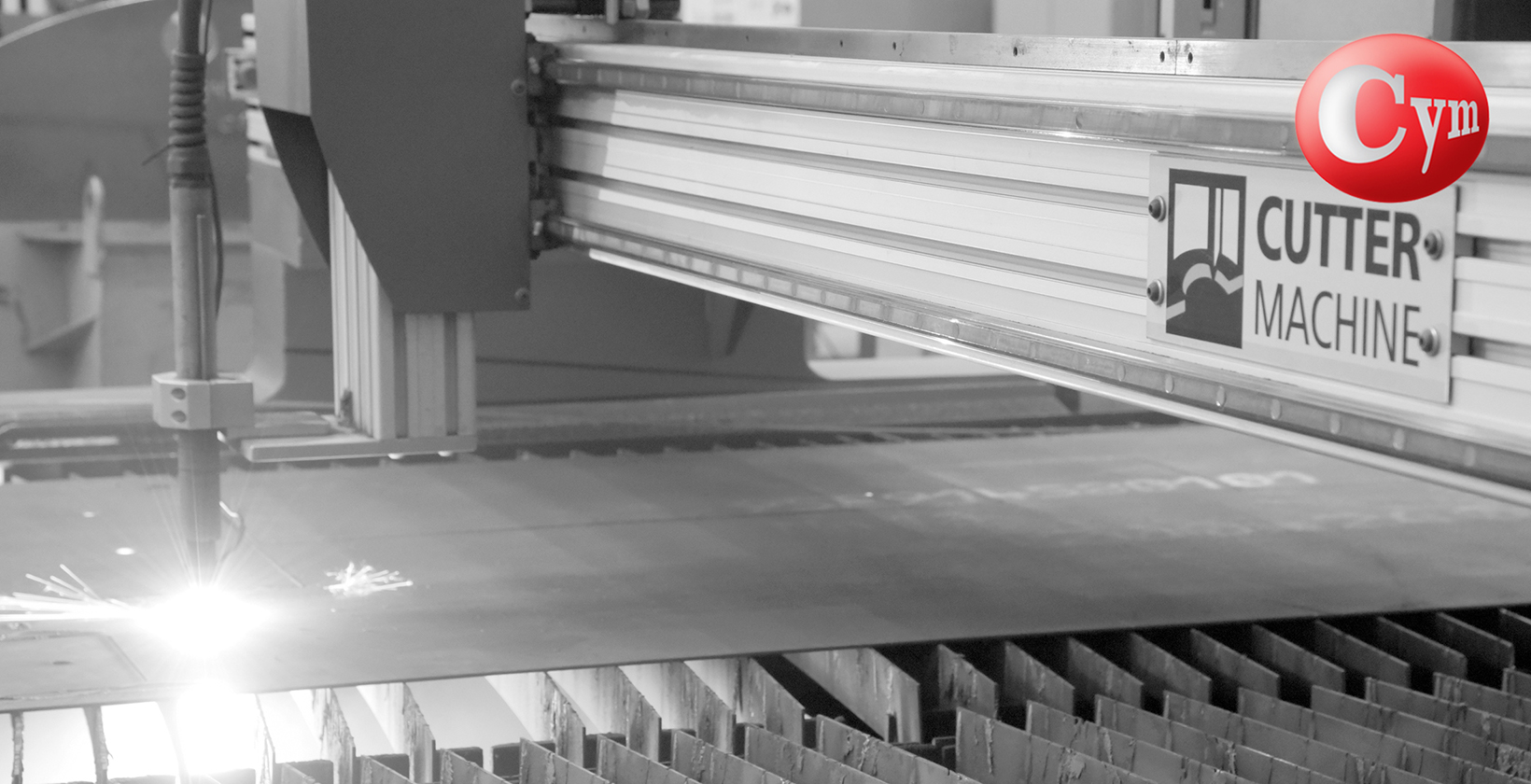

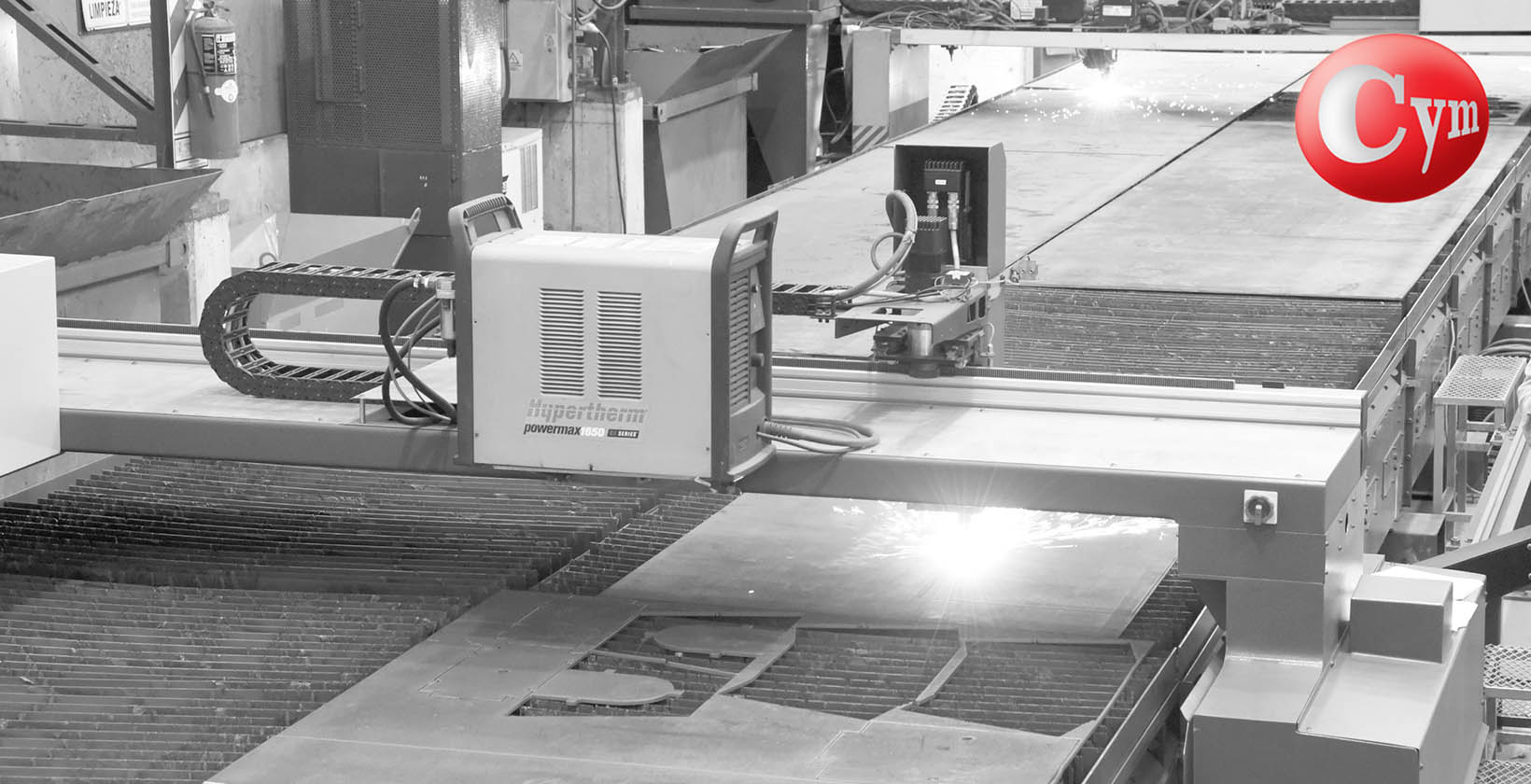

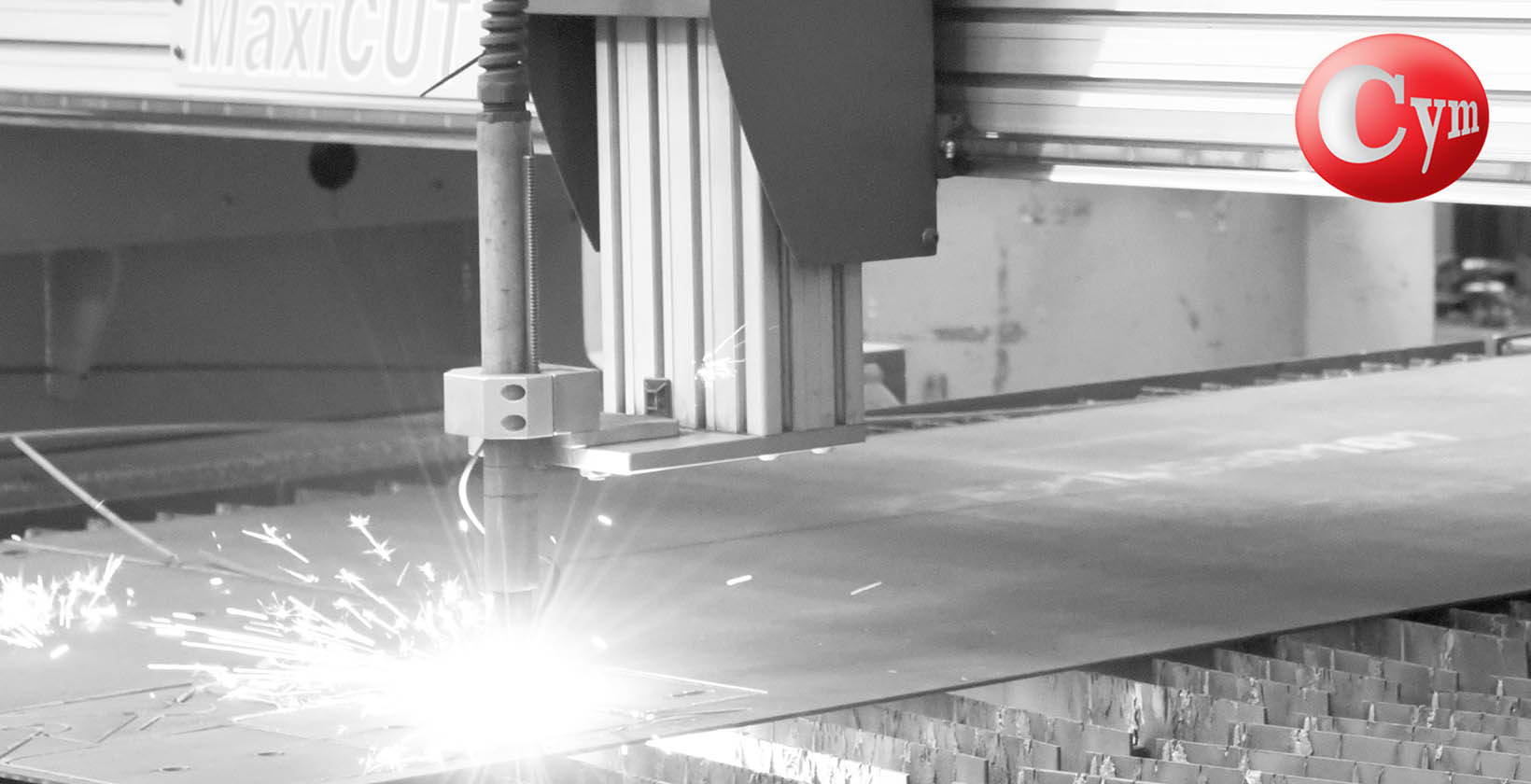

Mesa aspirante para equipos de corte CNC por oxicorte o plasma con recolección de descartes grandes (escorias, scrap, etc.) en canastos y extracción con corriente de aire descendente con posterior filtrado de humos y polvos finos (liberando a la atmósfera un aire libre de contaminantes).

Características constructivas relevantes de la mesa de corte y el sistema de aspiración y filtrado:

Mesa de corte

• Construcción modular y robusta permitiendo armar mesas de diferentes anchos y largo
• Fabricación en módulos facilitando el transporte de la mesa y su posterior instalación
• Parrilla soporte de piezas permitiendo trabajar con plasmas hasta 400 Amp.
• Aptas para trabajar con una o más torchas en simultaneo
• Canastos internos móviles de grandes dimensiones para una simple recogida de residuos generados durante el proceso de corte.
• Diseño especial que aún con canastos llenos de residuos la mesa no pierde eficiencia en captación de humo.
• Placa de cobre ubicada en el perímetro de la mesa para conexión a tierra
• Doble conductos de aspiración con aperturas y cierres sectorizados en forma alternativa mediante levas con accionamiento neumático en la zona de trabajo del pórtico reduciendo asi el caudal de aire requerido para aspiración optimizando costos de inversión y consumo energético
• Diseño de mesa con retención de polvo evitando la saturación temprana de los filtros.

Aspiración

• Alta eficiencia de aspiración y captación de polvos y humos
• Filtros de polvo de estructura compacta y robusta fabricado con chapas de 3.2 y 4.8 mm de espesor
• Sistema Pulse-jet de limpieza de filtros por aire comprimido a contra corriente permite trabajar 24 hs sin interrupción
• Eficiencia de filtrado:  99.99% en partículas mayores a 0.5 micrones
• Deflector apaga chispas
• Cartuchos con retardante de flama (flame proof)
• Fácil recambio de filtros a través de puertas frontales de acceso rápido desde el exterior
• Tambor recolector de polvos de fácil extracción y mantenimiento
• Panel de comando central con secuenciador de soplidos. Botón de parada de emergencia y protectores de motores
• Opcionales
  • Ductos para conectar con la mesa aspirante
  • Adicionador de material inerte CaCO3 o similar
  • Sistemas de extinción de incendio con adición de agua o Co2
  • Kit silenciador para reducción de ruidos < 85dBA a 1.52m de distancia
  • Filtro secundario
  • Plataformas de mantenimiento
  • Kit de aspiración manual para realizar limpieza en el sector de trabajo

---
