Equipos para Centros de Revisiones Periódicas Cilindros de GNC, CNG, GNV o NGV

Centros de Revisiones Periódicas Cilindros de GNC

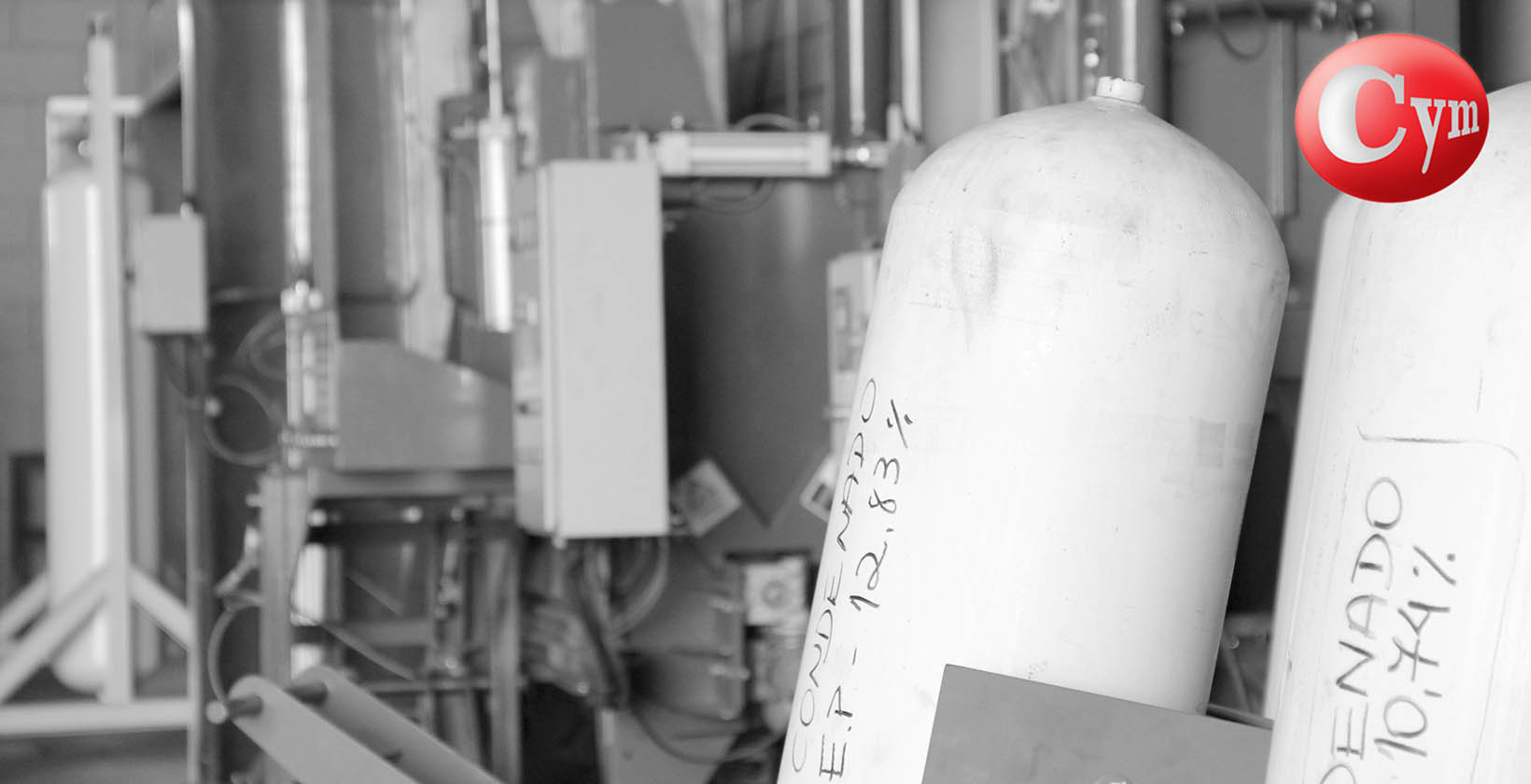

Cym Materiales ofrece la línea completa de equipos necesarios para montar Centro de Revisión Periódica de Cilindros o plantas de recalificación e inspección de cilindros de GNC (Gas natural comprimido) o CNG (Compressed Natural Gas), GNV (Gas Natural Vehicular) o NGV (Natural Gas Vehicles) para pequeñas o altas producciones incluyendo asesoramiento técnico y proyectos llave en mano.



Todos los equipos atienden las más altas exigencias de trabajo siendo los mismos robustos, confiables y compactos.



  • Cámara de venteo de gases CVG-100L para vaciado de gases que tengan los distintos cilindros de GNC.



  • Prensa vertical para retiro de válvulas PD-1 para retiro de válvulas que poseen los cilindros.

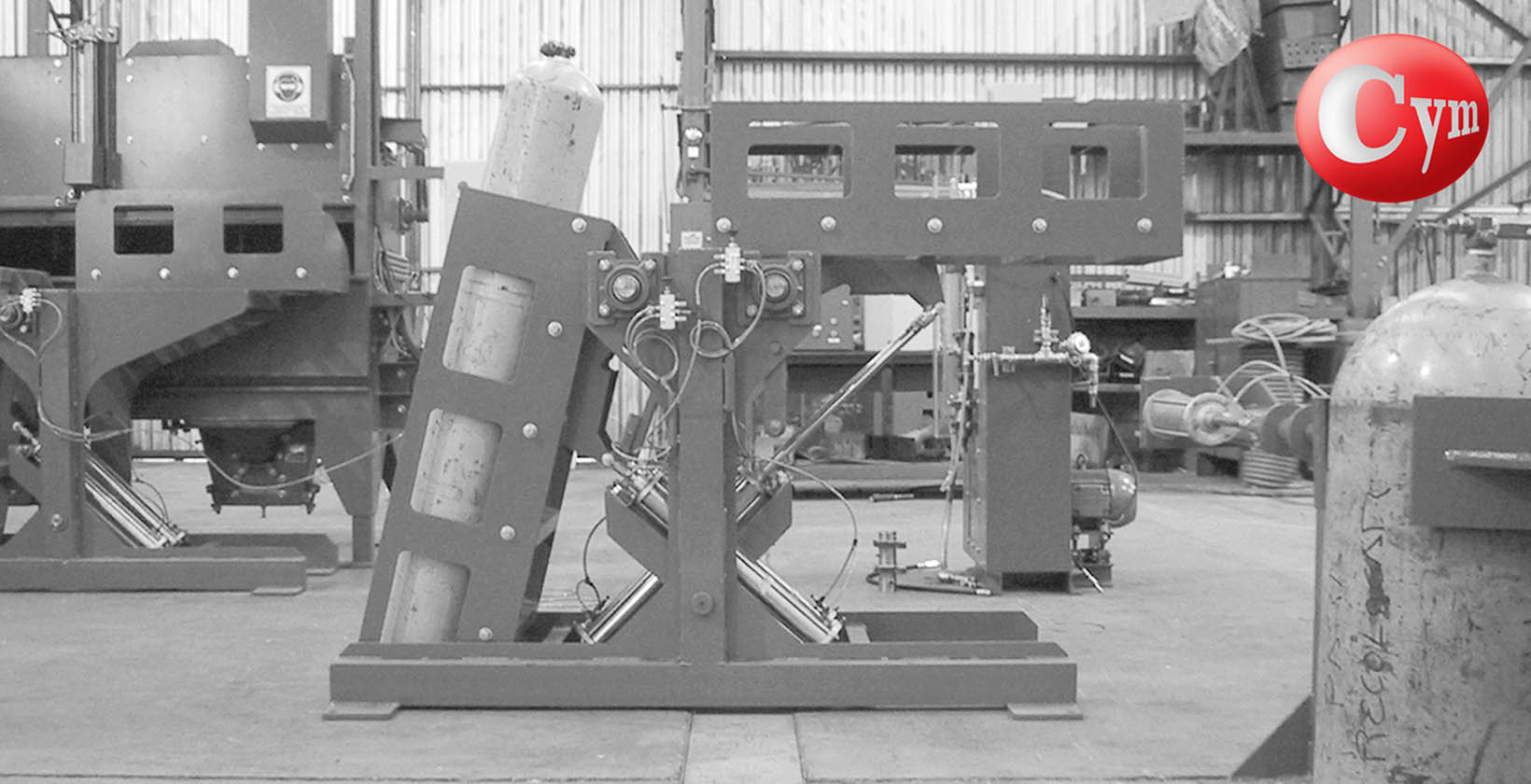

  • Mesa basculante 180° de 2 posiciones para efectuar el llenado y posterior vaciado del agua utilizada para el lavado interno del cilindro



  • Mesa basculante 90° de una posición para inspección externa del cilindro de GNC.

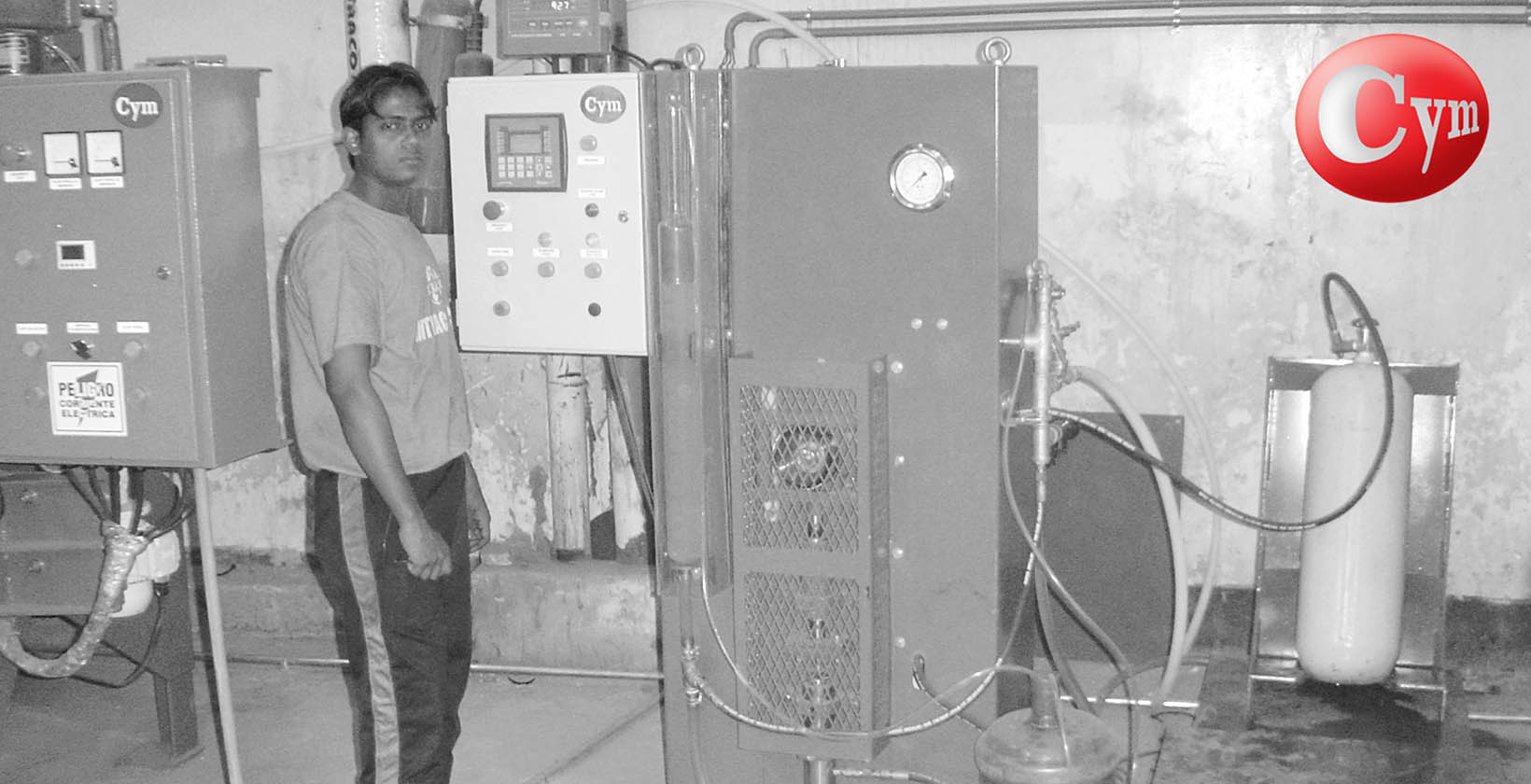

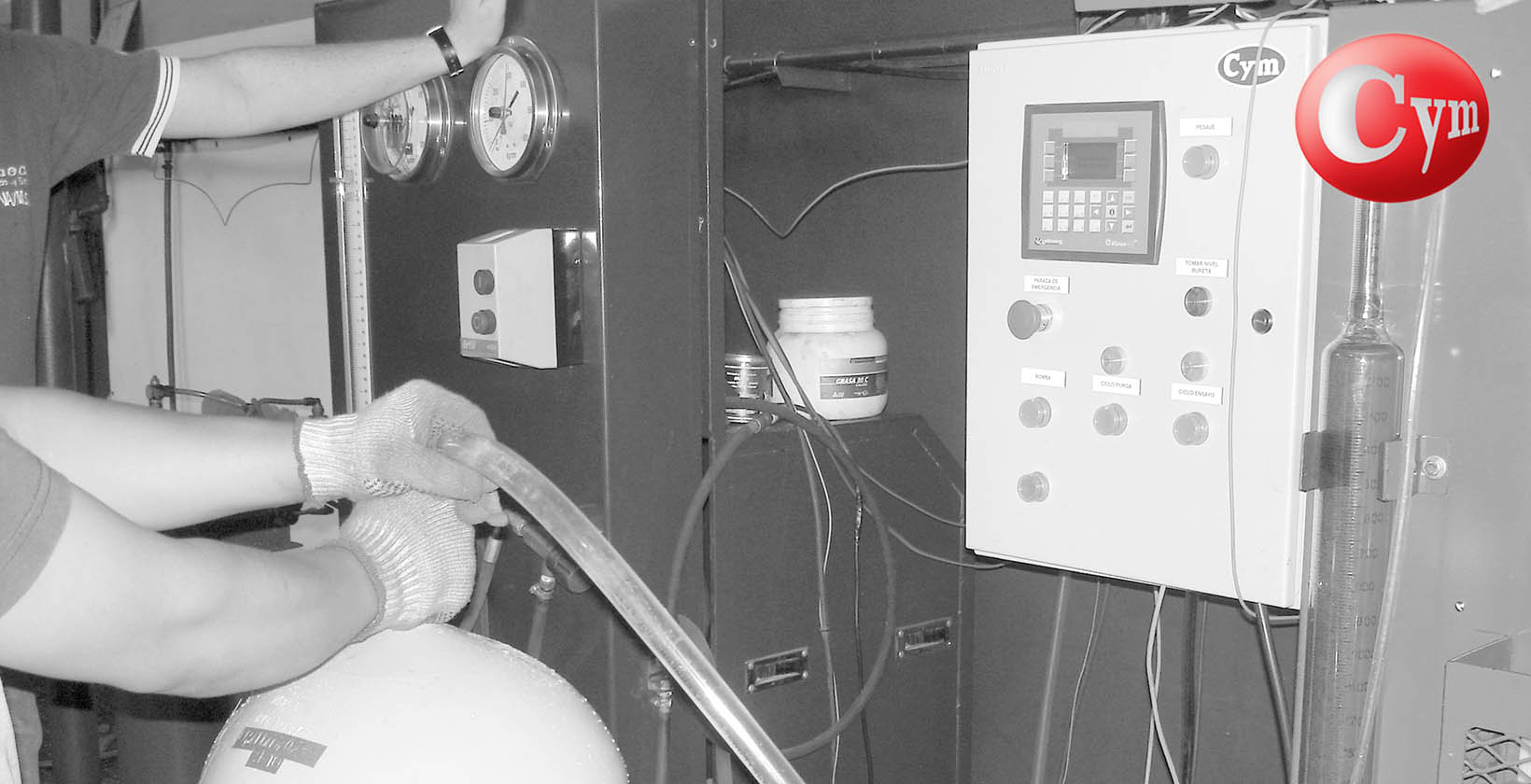

  • Equipo de prueba Hidráulica PH1 de expansión volumétrica. Opcion automática y manual

 Automático

– Balanza electrónica para pesaje del cilindro de GNC con sistema de carga suave sobre balanza

– Bomba hidráulica accionada por motor de 3HP – Presión máxima de trabajo 350 kg/cm2 –

– Manómetro electrónico y manómetro mecánico para medición de presión.

– Sensores de temperatura para toma de datos a PC.

– PLC para control de proceso. El PLC almacena hasta un máximo de datos correspondiente a 1000 ensayos.

– Software para registro de ensayos. archivo, cálculo y medición directa de datos

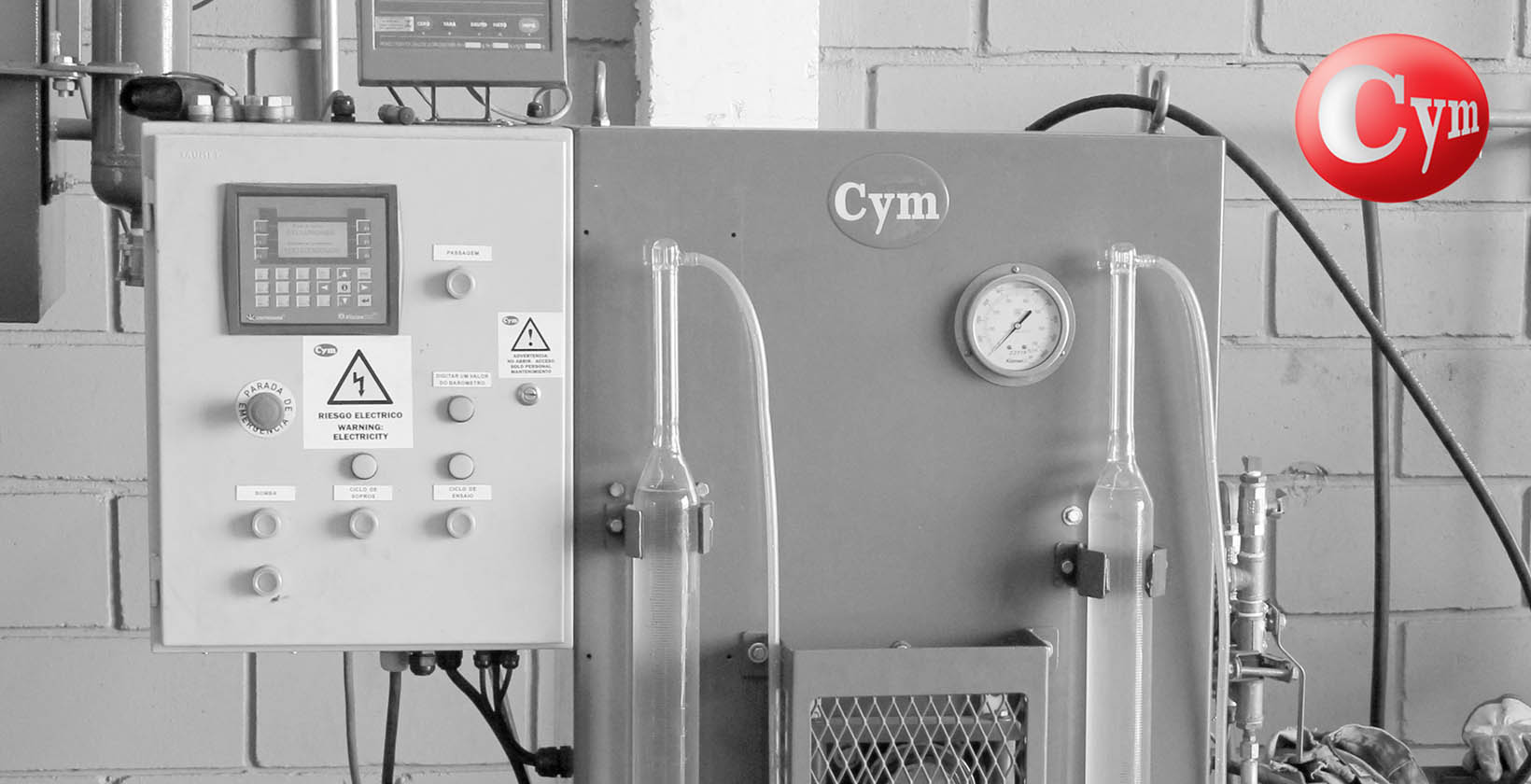

Manual

– Bomba hidráulica accionada por motor de 3HP Presión máxima de trabajo 350 kg/cm2

– PLC Zelio para control de purgas y corte a presión programada

– Presostato y manómetro mecánico

– Sensor de temperatura para toma de datos manual a PC. Rango 0°a 100° C



  • Granalladora: Opcion manual o automática

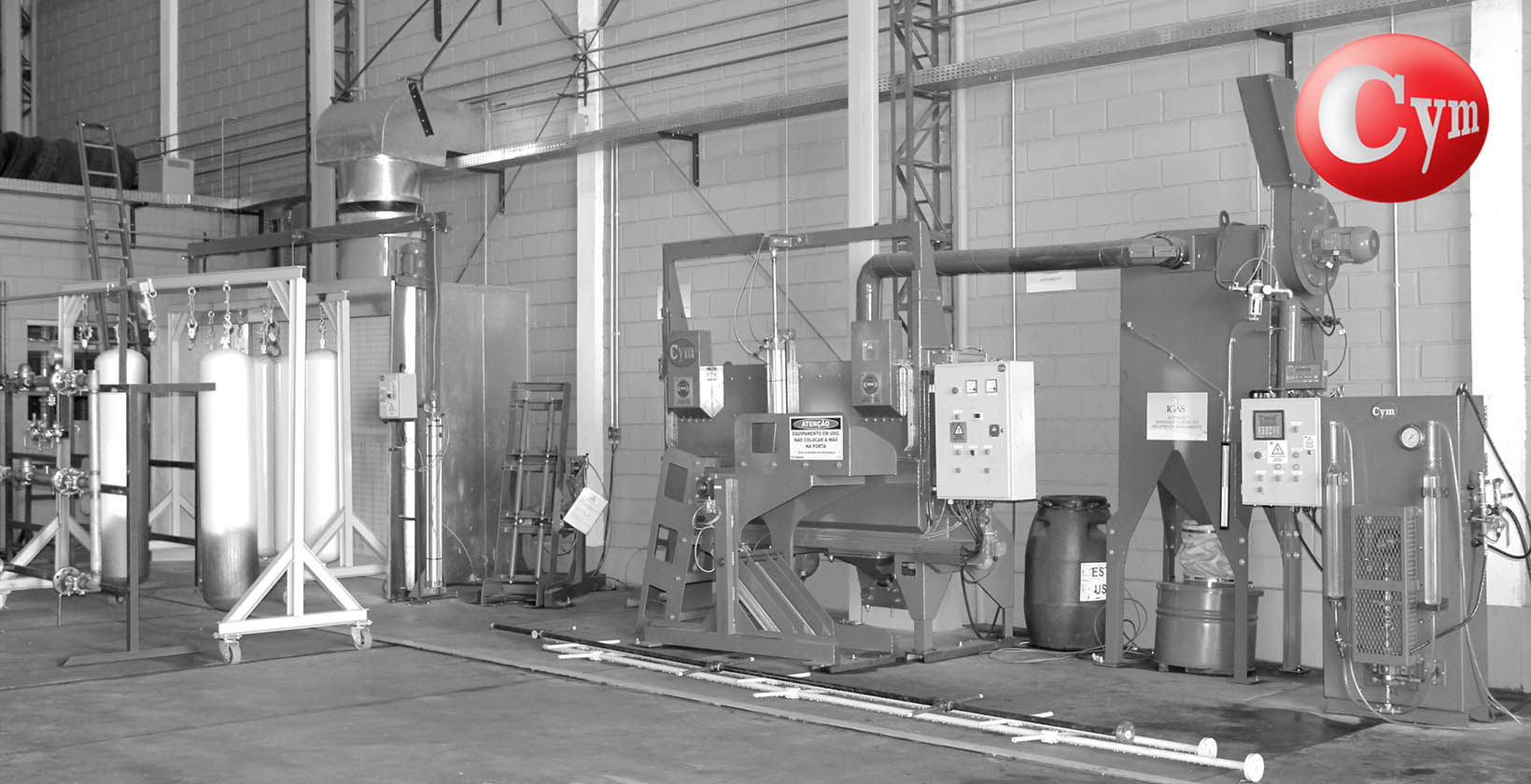

Equipo de granallado automático ECOGNC – con puerta guillotina y dos turbinas de 10 HP

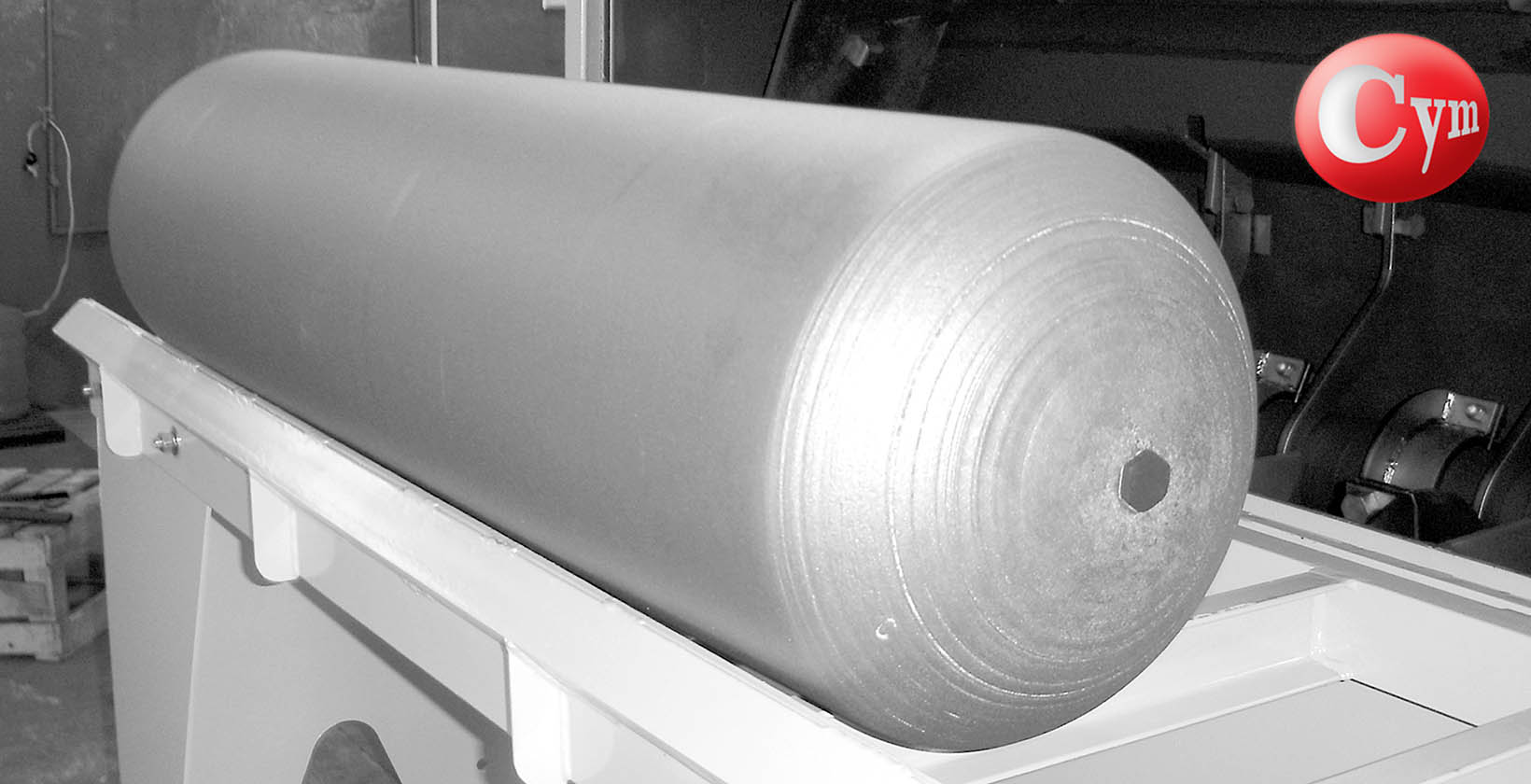

Los cilindros se depositan en posición horizontal sobre la mesa basculante MB-90° 1P – MG ubicada en el exterior del equipo.  El operario haciéndolo rodar en forma manual lo deposita sobre un  par de rodillos ubicados en la zona de granallado. Estos rodillos poseen giro propio para que giren los mismos sobre su eje.

Ubicado el cilindro en el equipo se cierra la puerta de carga y se da inicio al granallado. Al finalizar el mismo se abre la puerta de carga y con un sistema pateador se retira el cilindro granallado del interior del gabinete dejando depositado el mismo nuevamente en la mesa basculante MB-90°1P MG.

Equipo de granallado manual CY1210P GNC  que permite el granallado manual de cilindros de GNC,  colocados en un transportador de rodillos con movimiento de giro y avance.

La carga de cilindros se efectúa en forma manual sobre los rodillos que los hace girar sobre su eje y avanzar en forma simultánea cuando el operario pulsa el accionamiento del motoreductor. El trabajo de granallado se realiza con el cilindro estático y va accionando el avance de los cilindros a medida que lo vaya requiriendo. El cilindro una vez granallado sale por el extremo opuesto para ser descargado por el operario en forma manual

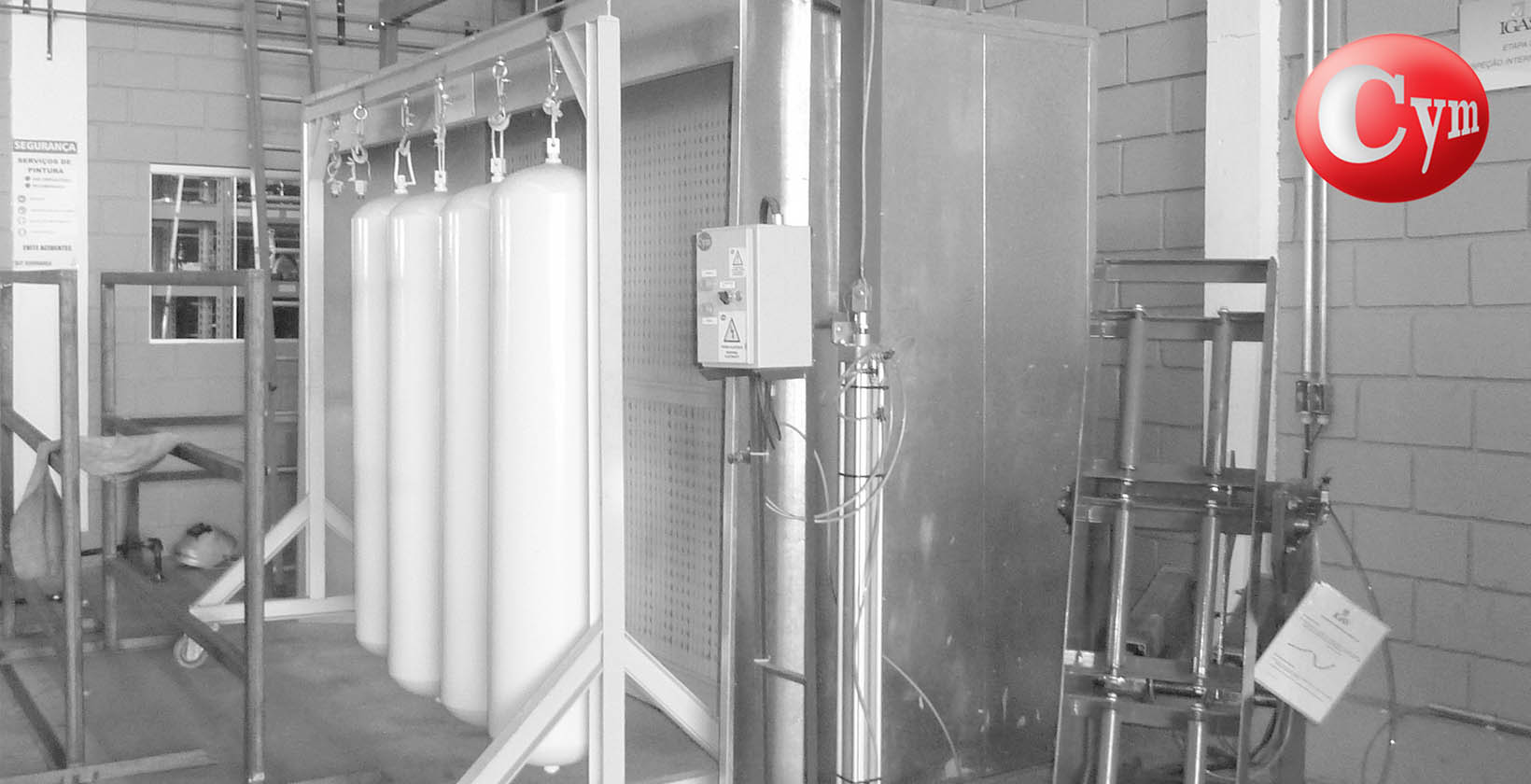

  • Cabina de pintura vertical de tubos de GNC



  • Equipos complementarios

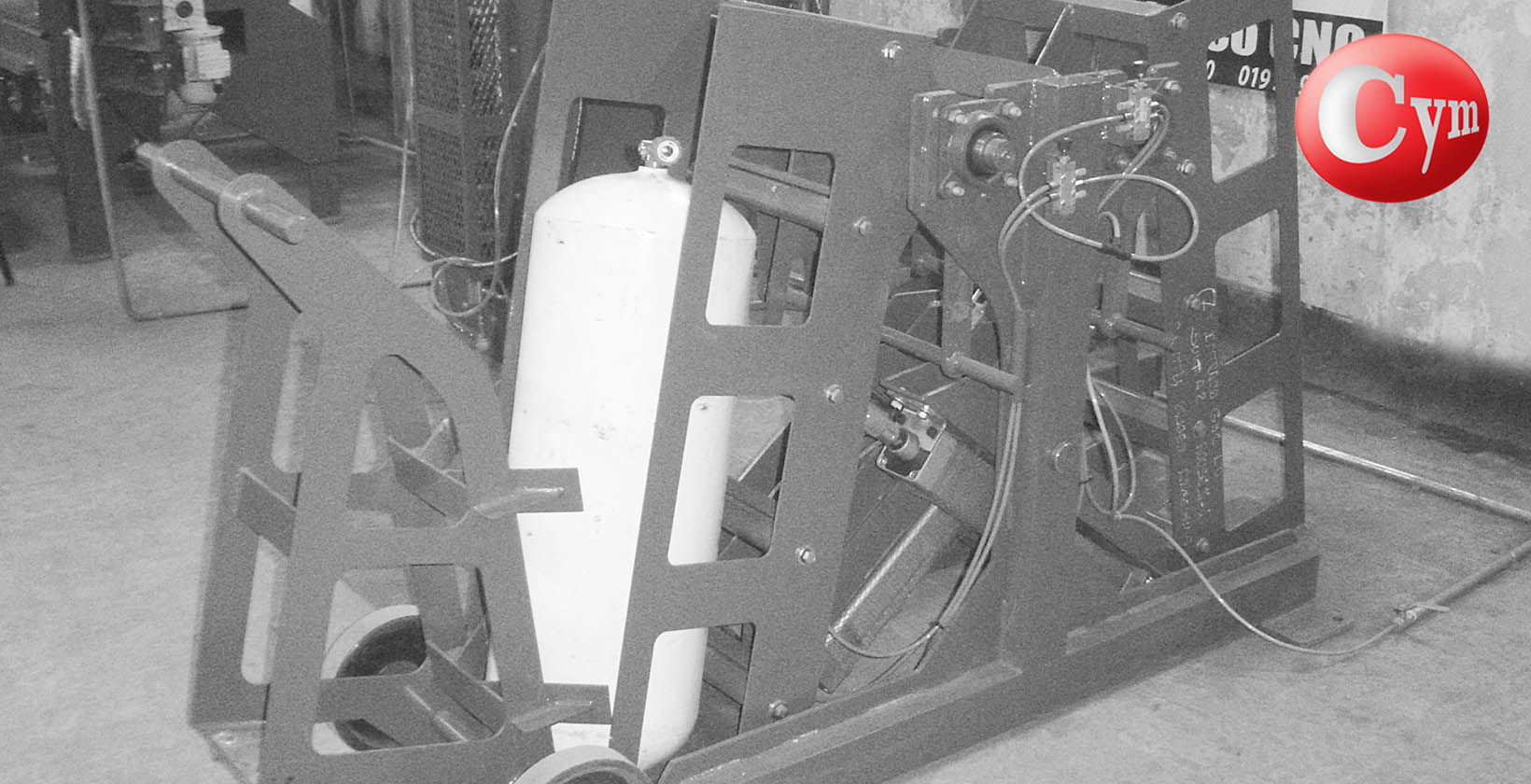

    • Carros manuales para el movimiento de cilindros de GNC dentro de las distintas etapas de verificación

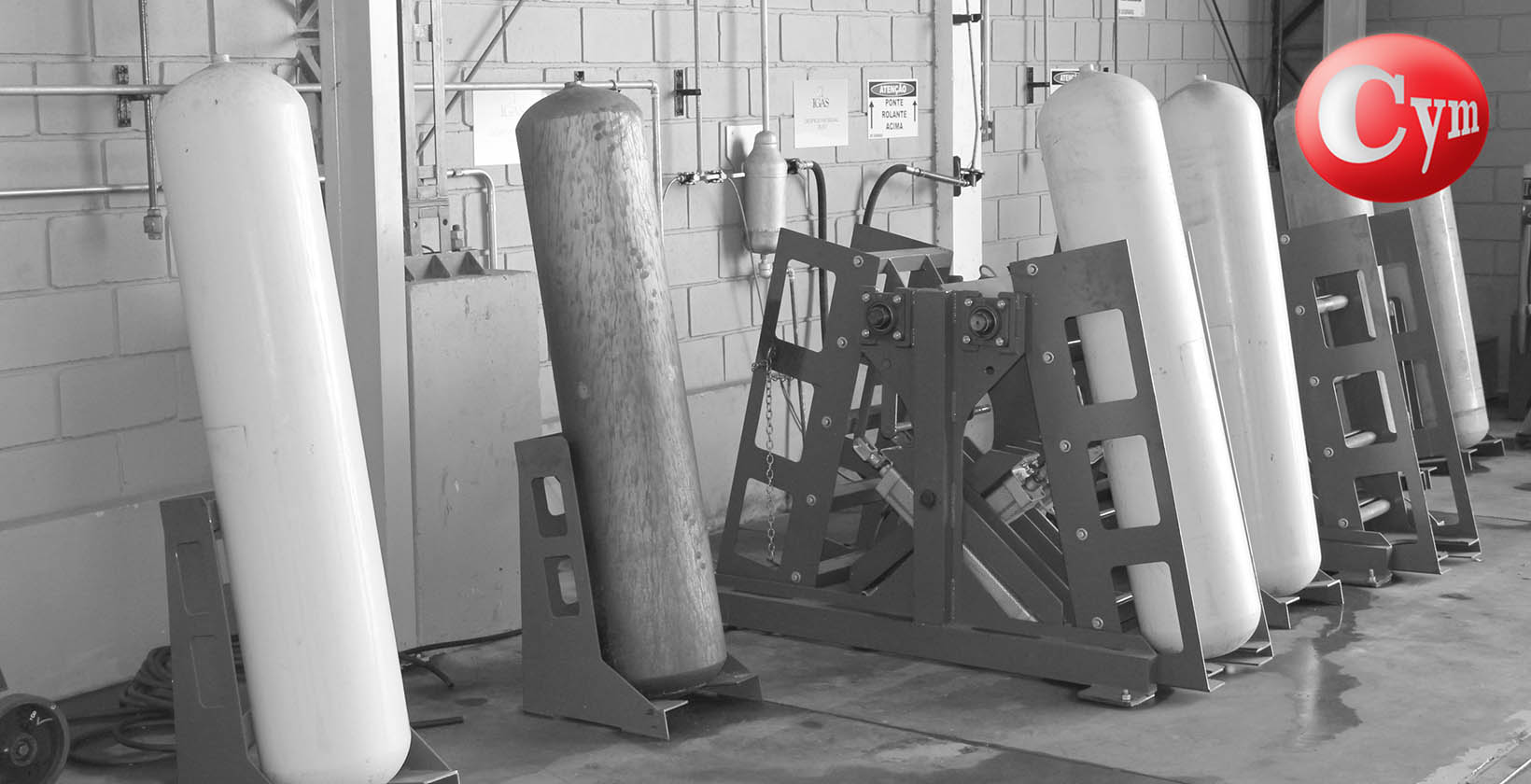

    • Bases fijas de posición vertical para cilindros de GNC en espera
    • Juegos de cuños para marcado de cilindros e identificación de taller reparador
    • Medidores calibres rosca y medidor de espesores por ultrasonido
    • Caldera para lavado interno de cilindros GNC con lanza y boquilla especial para el lavado interno de los cilindros. (a ser usado con la hidrolavadora)
    • Compresor a tornillo 15Hp



Proyectos Especiales

En caso de que el equipo que necesita no se encuentra en estas páginas, por favor,  póngase en contacto con nuestro departamento de Ingeniería y Ventas, para que puedan ayudarlos a desarrollar el mejor equipo que satisfaga sus necesidades, buscando reducir sus costos de operación y aumentar la rentabilidad sus sistemas de producción
