CYM Materiales SA cuenta con una línea de gabinetes especialmente diseñados para el granallado de pequeñas producciones que se destacan por su bajo costo y gran versatilidad. Cuentan además con una serie de accesorios opcionales para adaptarse a las necesidades de cada cliente.
Son ideales para la limpieza de moldes, eliminación de rebabas, opacado de vidrio y plástico, mantenimiento industrial, shot peening, piezas micro fundidas, inyección de aluminio, entre muchas otras aplicaciones.
Los gabinetes CYM funcionan indistintamente con abrasivos metálicos, minerales o vegetales (como por ejemplo granallas de acero, microesferas de vidrio, óxidos de aluminio, cuarzos, cáscaras de nuez, entre otros).
Conforme al modelo de equipo y su capacidad de producción, la impulsión puede ser realizada por boquillas de succión o por sistema de presión. Nuestros gabinetes garantizan la seguridad del operario y el cuidado del medio ambiente, obteniendo resultados de óptima calidad sin emitir ningún tipo de polución de polvos o contaminantes y con un bajo nivel de ruido.
VENTAJAS EN LA UTILIZACIÓN DE EQUIPOS DE GRANALLADO
- Homogeneidad de terminación en las piezas procesadas.
- No requiere mano de obra especializada.
- Con un correcto funcionamiento del equipo, no existen problemas de salud en personal o daños en las instalaciones no contaminando el medio ambiente.

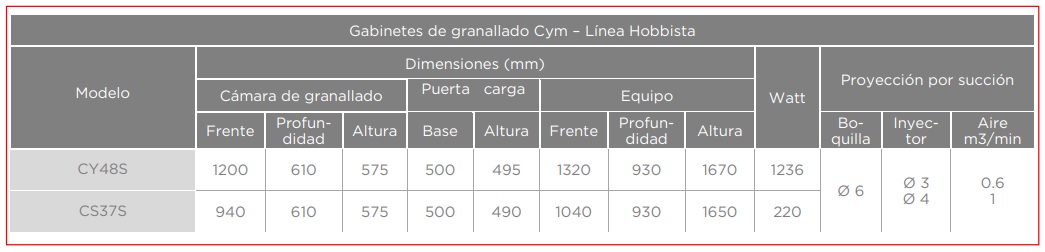

CARACTERÍSTICAS CONSTRUCTIVAS – LÍNEA HOBBISTA
- Construido en chapa plegada y soldada de 2 mm de espesor con parrilla interna para soporte de piezas.
- Visor fabricado con vidrio laminado de fácil recambio y amplias dimensiones otorgándole una excelente visibilidad al operador.
- Guanteras amplias que garantizan la movilidad del operario para manipular la boquilla de proyección de abrasivo. Guantes de goma de alta resistencia al desgaste para protección del operario.
- Iluminación interior en el techo del gabinete con doble tubo fluorescente externo y vidrio laminado de protección.
- Pistola de alto rendimiento fabricada en fundición de aluminio y boquilla de cerámica o carburo de tungsteno
- Válvula dosificadora para proyectar cualquier tipo de abrasivos
- Pedalera para apertura y corte de abrasivo de accionamiento neumático
- Filtro Regulador de presión de aire comprimido para diferentes tipos de aplicaciones
- Aspirador de polvo de cartuchos de alta retención de partículas y extractor centrífugo para mantener el gabinete ventilado y libre de polvo en suspensión para la correcta visibilidad del operador.
CARACTERÍSTICAS CONSTRUCTIVAS – LÍNEA INDUSTRIAL
GABINETE PRINCIPAL
- Construido en chapa plegada y soldada de 3.2 mm de espesor y puertas de carga de piezas en chapa de 6.4 mm de espesor.
- Parrilla interna reforzada para soporte de piezas. • Visor fabricado con vidrio laminado de fácil recambio y amplias dimensiones otorgándole una excelente visibilidad al operador.
- Guanteras amplias que garantizan la movilidad del operario para manipular la boquilla de proyección de abrasivo.
- Guantes de goma de alta resistencia al desgaste para protección del operario.
- Sistema de limpieza de abrasivo mediante corrientes de aire que deja el abrasivo limpio listo para su reutilización depositado en la tolva de la cabina
- Iluminación interior en el techo del gabinete con doble tubo LED de bajo consumo y vidrio laminado de protección.
- Versatilidad de diseño: su construcción modular permite transformar rápidamente el sistema de proyección de abrasivo de succión a presión, o viceversa, sin necesidad de realizar soldaduras ni reformas en el equipo
EXTRACTOR DE POLVO
- Aspirador de polvo de cartuchos de alta retención de partículas y extractor centrífugo para mantener el gabinete ventilado y libre de polvo en suspensión para la correcta visibilidad del operador.
- Varios modelos de aspiradores permiten seleccionar el modelo conforme sea el nivel de polvo que genere el proceso.
- Eficiencia de filtrado ≥ 0.5 micrones en un 99.9%
- Emisión de particulado menor a ø 10 µm
SISTEMA DE PROYECCIÓN DE ABRASIVO
Dos sistemas de proyección de abrasivo, por succión y por presión.
SUCCIÓN
- Recomendados para bajas producciones en procesos de limpieza y retoques de uso general
- Posee una pistola de alto rendimiento fabricada en fundición de aluminio y boquilla de carburo de tungsteno
- El aire comprimido succiona el abrasivo proyectándolo a través de la boquilla de granallado.
- Válvula dosificadora con regulación para proyectar cualquier tipo de abrasivos
- Pedalera para apertura y corte de abrasivo de accionamiento neumático
- Filtro Regulador de presión de aire comprimido para diferentes tipos de aplicaciones
PRESIÓN
- Recomendados para trabajos intensivos, permite proyectar abrasivos a bajas y altas velocidades
- El abrasivo es introducido en una tolva de presión y una vez presurizado es expulsado pasando a través de la válvula dosificadora, la manguera y después por la boquilla de granallado.
- Tanque de granallado fabricado bajo código ASME, cabezal semielíptico y fondo cónico con cintura cilíndrica
- Boquillas de granallado de carburo de tungsteno o boro conforme necesidad
- Válvula dosificadora con regulación para proyectar cualquier tipo de abrasivos
- Pedalera para apertura y corte de abrasivo de accionamiento neumático
- Filtro Regulador de presión de aire comprimido para diferentes tipos de aplicaciones y velocidades de proyección de abrasivo.
OPCIONALES / ACCESORIOS
- Pistola de sopleteado de aire para remoción de granalla y polvo.
- Revestimiento interior del gabinete principal de hule de alta resistencia a la abrasión.
- Kit de reforma de gabinete de succión a presión.
- Kit de reforma de gabinete de presión a succión.
- Sistemas para movimiento de piezas.
- Carro móvil soporte de piezas con plato giratorio para procesar piezas pesadas.
- Tambor rotativo para el granallado de piezas de porte pequeño a granel.

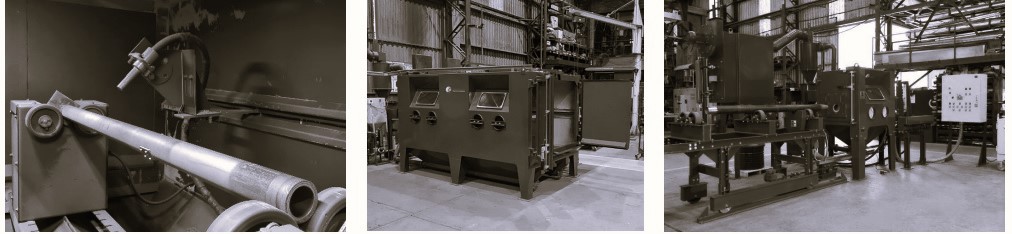

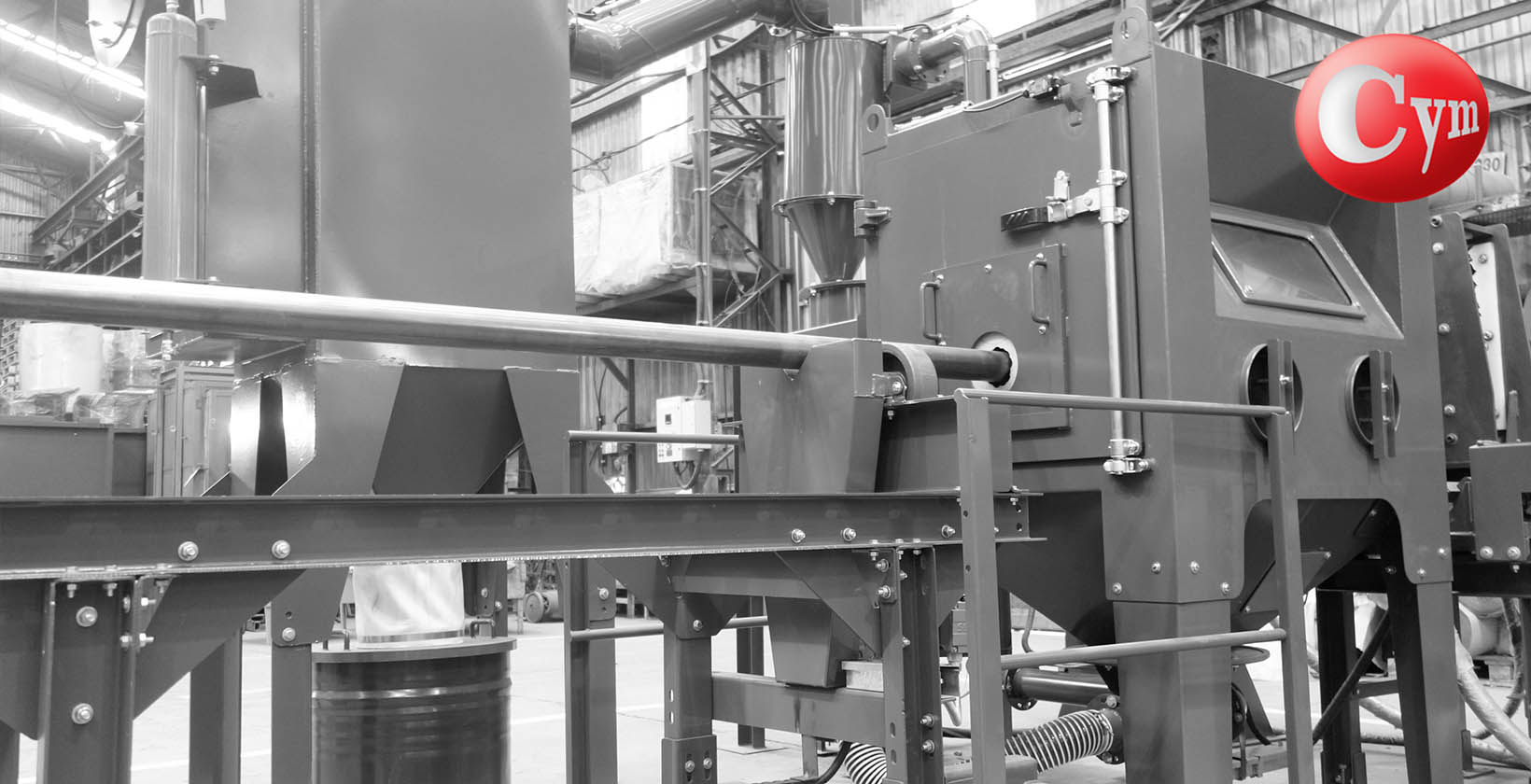

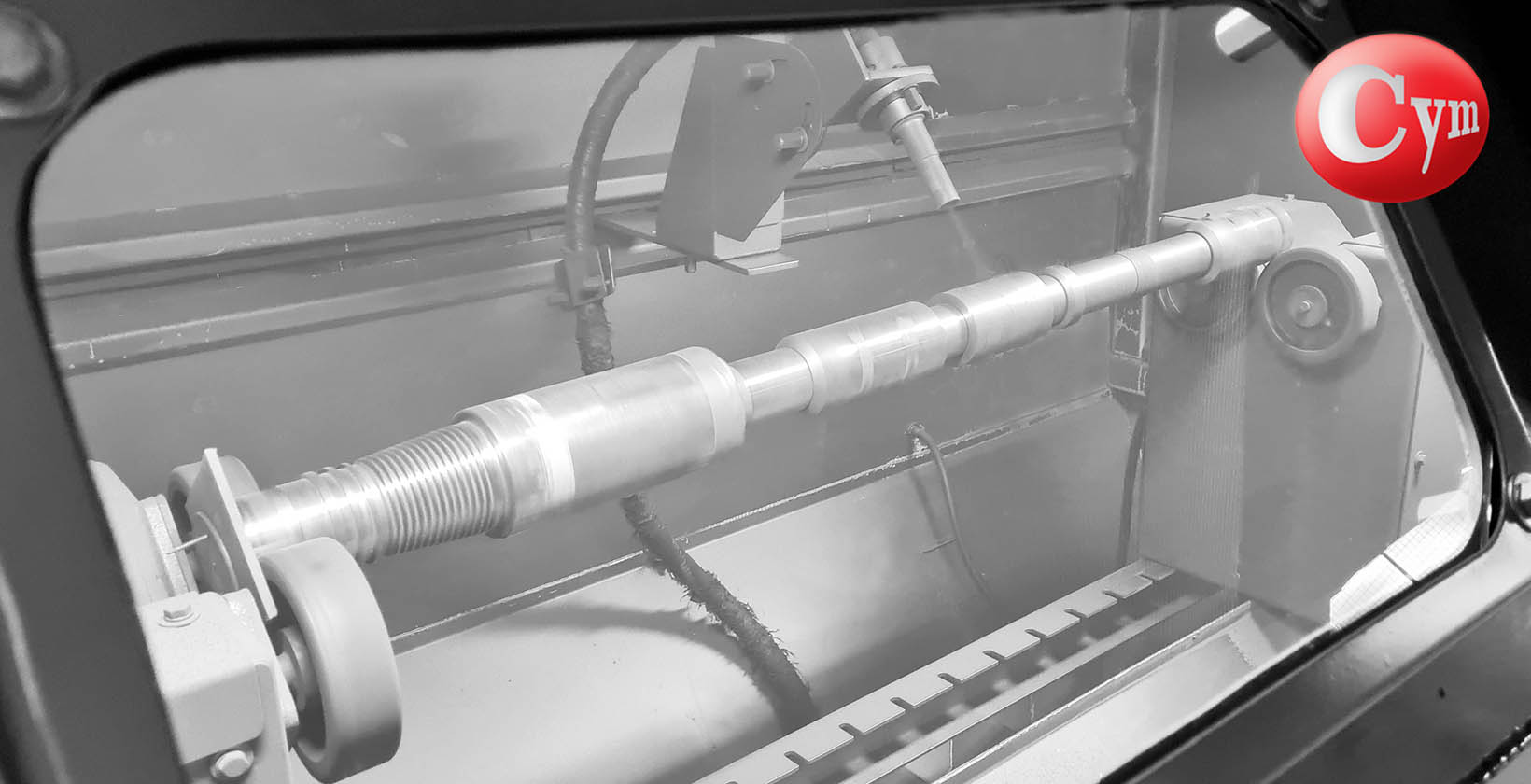

- Transportadores de rodillos o ruedas paralelas para procesar tubos, perfiles o cilindros de gases para pasajes continuos.
- Sistema de limpieza automática de los filtros del aspirador de polvo.
- Sistemas manipuladores de boquillas para procesos de granallado automático.
- Magna Valve para control de flujo de abrasivo.
- Silenciador para salida de aire del extractor de polvo.
APLICACIONES
- Remoción de óxido y laminilla en superficies metálicas.
- Preparación de superficies para aplicación de todo tipo de revestimientos.
- Eliminación de todo tipo de pinturas liquida y polvo.
- Eliminación de rebabas, arena de fundición, y laminillas de forjas y marcas de mecanizados
- Acabados decorativos en acero inoxidable, aluminio y otros metales no ferrosos.
- Grabado de vidrio, piedra y metales.
- Limpieza de moldes de inyección o extrusión.
- Procesos de Shot Peening.

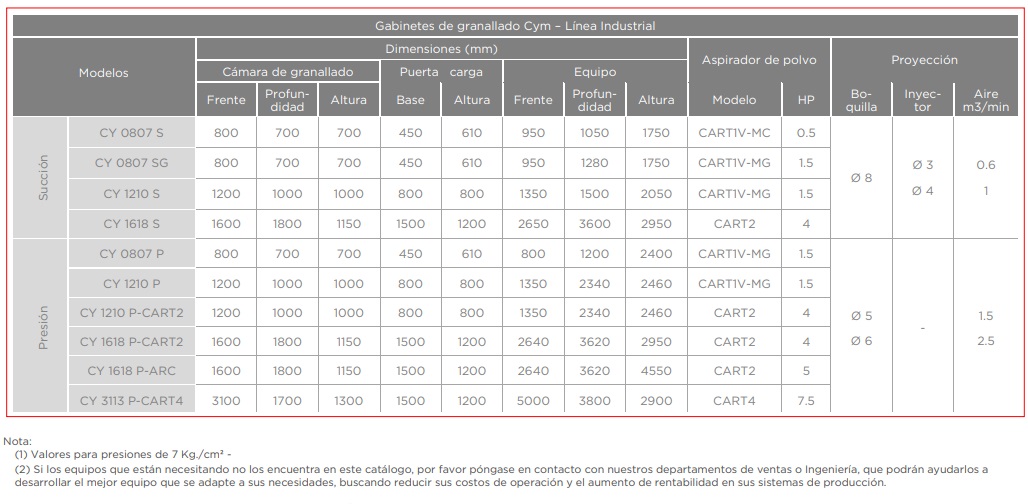

DETALLES TÉCNICOS – LÍNEA INDUSTRIAL
