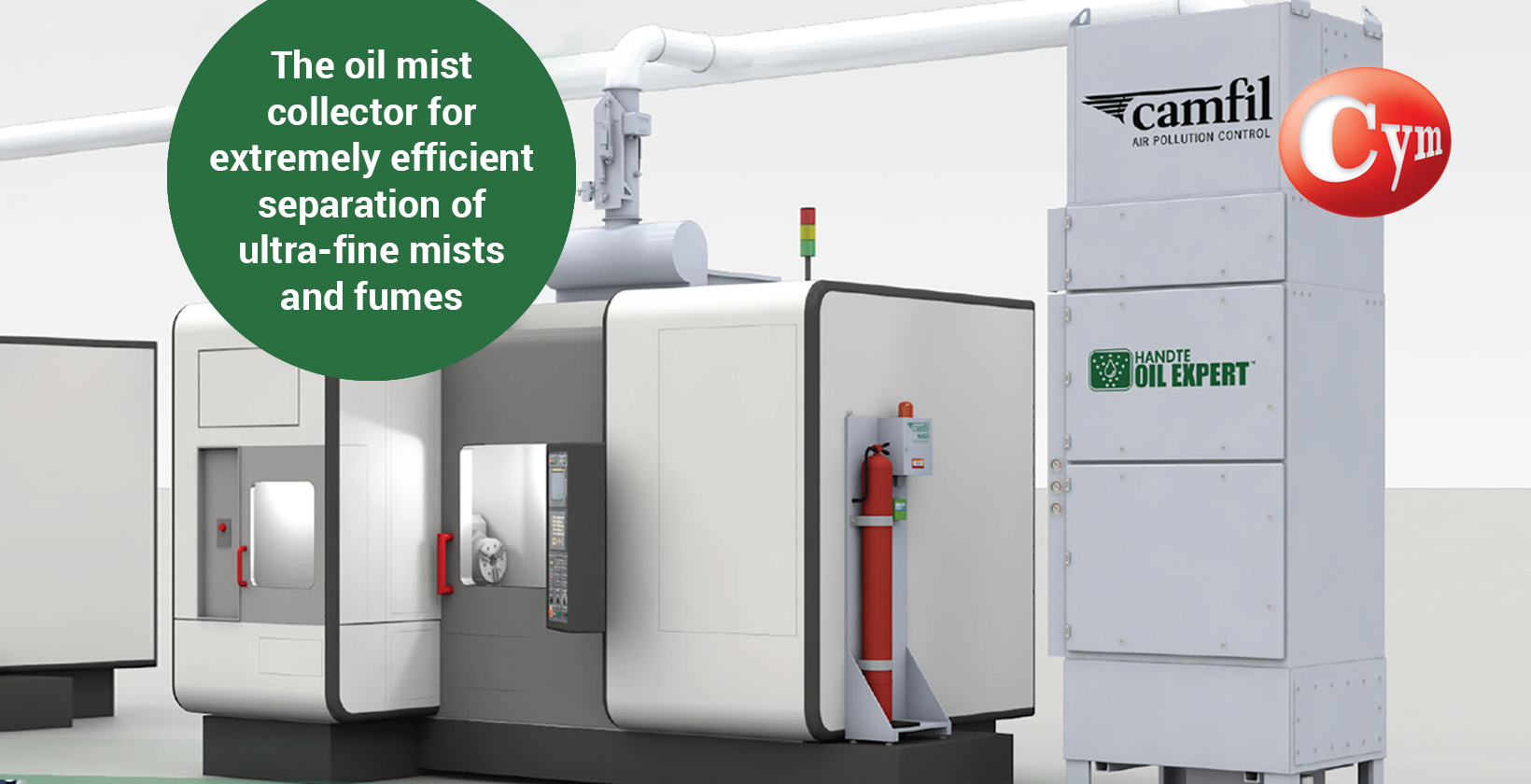

un diseño modular para proveer de soluciones de alta eficiencia en filtración de aceites refrigerantes utilizados en equipos de mecanizado de piezas Con el incremento de producción en la industria moderna, el consumo de energía sigue en continuo crecimiento , especialmente en procesos de mecanizado donde se utilizan aceites lubricantes para el enfriado de piezas. Como resultado existe una exigencia mayor en la separación de nieblas y vapores ultra-finos.  Por esto la seguridad de los operarios, la eficiencia en el proceso y producción y la protección de los equipos no pueden verse comprometidas. El filtrado de aceites lubricantes realizados con equipos Handte Oil Expert proporciona resultados óptimos incluso en las condiciones más difíciles de trabajo.

• Separación económica y eficiente de líquidos refrigerantes, nieblas y vapores ultra-finos.
• Eficiencia de retención de 99.97% en partículas de 0.3 micrones y  para partículas mayores utilizando el filtro opcional HEPA .
• Filtros de larga duración
• Diseñado para realizar trabajos continuos 24hs - 7 días a la semana
• El flujo de aire puede ser ajustado sin afectar la eficiencia de separación/recolección
• Operación amigable con diseño de bajo mantenimiento.
• Sencillo cambio de filtros para realizar un mantenimiento limpio y sencillo

Características y beneficios

Los filtros Handte Oil Expert ofrecen una alta eficiencia de recolección en las condiciones más difíciles de trabajo

• Diseño de filtrado progresivo:  El diseño progresivo de filtros ascendentes proporciona la mayor eficiencia de filtración disponible en la industria. Incluye una malla gruesa de separación para contaminantes , filtro de difusión estándar de CoaPack como filtro preliminar, filtro fino y opcional filtro para la etapa final. Este diseño hace posible configurar el sistema para aplicaciones sencillas o para requisitos muy complejos tales como recirculación de aire limpio especialmente para nieblas ultrafinas y vapores generados en procesos de mecanizado de alto rendimiento.
• Diseño modular para configuraciones flexibles:  El diseño compacto y modular del filtro Handte Oil Expert facilita la adaptación a diversos requisitos y situaciones de trabajo e instalación.  Disponible en cuatro módulos estándares básicos con diferentes capacidades de aire, que pueden ser combinados en un sistema central. La tecnología de vanguardia permite un ajuste flexible para las modificaciones o ampliaciones del sistema a medida que aumenten los requisitos de producción.
• Innovadores medios filtrantes: La estructura del filtro CoaPack combina un rendimiento de separación superior con características de auto-limpieza a través del drenaje del lubricante refrigerante. Esto asegura una vida extremadamente larga del filtro opcional HEPA
• Cambio del filtro para realizar mantenimientos simples y limpios: El funcionamiento del  filtro Handte Oil Expert prácticamente no requiere mantenimiento. Cuando se necesitan cambios infrecuentes del filtro, el cambio es limpio, fácil y no requiere herramientas especiales Los filtros cerrados, tipo caset,  son retirados sin exponer al filtro revestidos con aceite.

Módulo básico de fabricación

1. Caja de conexión con montaje externo del ventilador - De diseño flexible el conducto con el ventilador externo se pueden conectar de cualquier lado.

2. Ventilador integrado - Ventilador de diseño de alta eficiencia y compacto, con aislamiento integrado del ruido.

3. Ventilador de montaje superior - Para uso en conexión con un silenciador

4. Etapa final del filtro - Disponible como opción para partículas de menos de 1 micron, como el humo, y para recircular aire.

5. Etapa del filtro principal para los cartuchos de filtro de difusión CoaPack y el uso opcional de filtro  para alta contaminación y una recirculación de aire limpia.

6. Colector de fluido para instalar en plataformas - Descarga de lubricante refrigerante hacia abajo a través de un sifón o por gravedad.

7. Colector de fluido con estación de recirculación - Utilizada si la descarga por gravedad no es factible, o para alimentar el suministro de recirculación del lubricante refrigerante para las máquinas herramienta. Bombas integradas disponibles en dos tamaños.

8. Colector de fluidos para instalación en el suelo - Descarga del lubricante refrigerante a través de un sifón y por gravedad.

9. Transición de aire sucio compacta para la conexión a tuberías circulares.

---
