ESPECIFICACIONES TÉCNICAS

TECNOLOGIA DE FUNDICIÓN

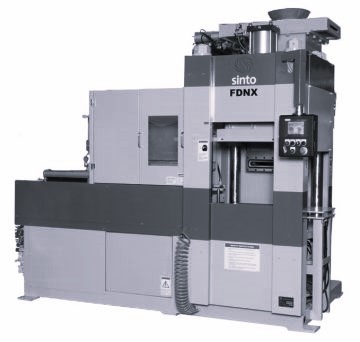

• Máquina de moldeo sin caja, con partición horizontal y con sistema de aireación.
• Máquina de moldeo sin caja: 90/100 moldes/hora (sin colocación de macho)
• Tiempo de cambio de la placa modelo: 1-2 minutos
• Tamaños de molde:
  • FDNX 1: 500 x 400 x 180/180 mm
  • FDNX 0: 450 x 350 x 150/150 mm
• Requiere apenas alimentación eléctrica, neumática y de arena.
• Sustituye varias máquinas de moldeo manual.
• Cantidad de operadores requeridos para FDNX: 1.
• Cantidad de operadores para moldeo manual: 6
• Reducción de 5 operarios para misma cantidad de moldes/hora.
• Requiere poco espacio para su instalación.
• Fabricadas en Brasil.
• Utiliza el proceso de Aireación cuya tecnología permite producir fundidos de alta calidad.
• Relleno uniforme de arena en el molde
• Las cavidades pequeñas con perfiles complejos se rellenan uniformemente
• Mayor rango de tolerancia de las propiedades de la arena

ESPECIFICACIONES TÉCNICAS

CARACTERISTICAS

• Moldeo por Aireación y Compresión proporcionando moldes de calidad y dureza.
• Sistema de guiado con varillas rígidas.
• Precisión en la extracción de placas modelo.
• Reducción del ángulo de extracción con la consiguiente reducción del exceso de metal.
• Moldeado realizado en cámara cerrada (tapa y fondo simultáneamente) reduciendo el desajuste y la pérdida de arena.
• Los tableros de plantilla existentes se pueden usar fácilmente.
• Fácil identificación del motivo de la falla de la HMI.

REDUCCIÓN

• De hasta un 5% sobre el coste de fundición
  • Desperdicios
  • Variación dimensional de la pieza
  • Tiempo de mecanizado
  • Tiempo de desbarbado
  • Consumo de arena
  • Generación de partículas
  • Costo de adaptación de placas modelo existentes
  • Tiempo de mantenimiento
• Se elimina por completo la vibración.

MEJORAS

• Calidad
• Repetibilidad
• Precisión dimensional del molde
• Condiciones del entorno de trabajo

OPCIONES PARA EL MEJOR APROVECHAMIENTO DE LA MÁQUINA DE MOLDEO FDNX.

• Proyecto adecuado según la Moldeadora.
• La línea opera dentro del tiempo de ciclo de la máquina de moldeo.
• Línea compacta, robusta y sin golpes.
• Pocos operadores

Logrando así ganar

• Productividad
• Calidad de pieza
• Ergonomía

Y reducir

• Espacio
• Descontrol
• Quiebre del molde
• Cantidad de operadores
