CYM Materiales ofrece la línea completa de equipos necesarios para montar Centro de Revisión Periódica de Cilindros o plantas de recalificación e inspección de cilindros de GNC (Gas Natural Comprimido) o CNG (Compressed Natural Gas), GNV (Gas Natural Vehicular) o NGV (Natural Gas Vehicles) para pequeñas o altas producciones incluyendo asesoramiento técnico y proyectos llave en mano.
Todos los equipos atienden las más altas exigencias de trabajo siendo los mismos robustos, confiables y compactos.
CAMARA DE VENTEO DE GASES CVG-100L
- Cámara de venteo para el vaciado de gases
- Bases para soporte de tubos de GNC
- Pulmón con mangueras de acople para efectuar el venteo hasta cuatro tubos de GNC en simultaneo
- Tanque de agua de 100 litros de capacidad fabricado en plástico reforzado
PRENSA VERTICAL PARA RETIRO DE VALVULAS PD-1
- Permite el retiro de la válvula del tubo de GNC.
- Accionamiento neumático de la prensa.
- Soporte de cilindros
MESAS PARA PROCESOS CON DESPLAZAMIENTO DE CILINDROS MANUAL
- Mesa basculante MBG 90° 1P para carga de cilindros a granalladora
- Mesa basculante MB 90º 1P para inspección visual externa del cilindro de GNC
- Mesa basculante MB 180º 2P para realizar el lavado interno del cilindro y el vaciado posterior a la prueba hidráulica.
- Carros manuales para el movimiento de cilindros de GNC dentro de las distintas etapas de proceso
- Bases fijas de posición vertical para cilindros de GNC en espera

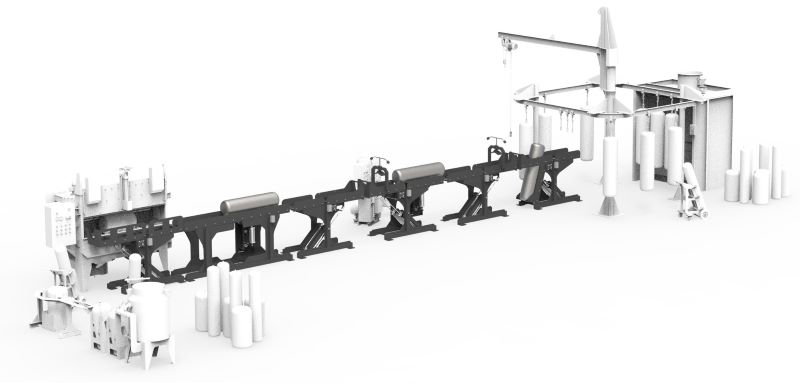

MESAS PARA LINEAS DE PROCESO CON DESPLAZAMIENTO DE CILINDROS LINEAL
- Mesa basculante MBG 90° 1P para carga de cilindros a granalladora
- Mesa rodillo para inspección visual externa del cilindro de GNC
- Mesa rodillo para lavado interno
- Mesa rodillo con balanza para prueba hidráulica y llenado de agua
- Mesa rodillo de vaciado de agua
- Mesa rodillo para carga a transportador de pintura
EQUIPOS DE PRUEBA HIDRÁULICA
Dos opciones de equipos para efectuar la prueba hidráulica modelo PH-1 A (automático) y PH- 1 M (manual) ambos de expansión volumétrica
El equipo de prueba hidráulica automático PH-1 A esta compuesta por:
- Estructura de acero robusta de 0.6m de largo x 0.7m de ancho x 1.58m de alto.
- Sistema de carga suave sobre balanza.
- Balanza electrónica para pesaje del cilindro de GNC
- Bomba hidráulica accionada por motor de 3HP.
- Presión máxima de trabajo 350 kg/cm2
- 1 manómetro electrónico y 1 manómetro mecánico para medición de presión.
- Sensores de temperatura para toma de datos a PC.
- PLC para control de proceso. El PLC almacena hasta un máximo de datos correspondiente a 1000 ensayos.
- Software para registro de ensayos. archivo, cálculo y medición directa de datos
- CPU para traspaso de datos desde el PLC del equipo e impresión de planillas
El equipo de prueba hidráulica manual PH-1 M está compuesta por:
- Estructura de acero robusta de 0.6m de largo x 0.7m de ancho x 1.58m de alto.
- Bomba hidráulica accionada por motor de 3HP.
- Presión máxima de trabajo 350 kg/cm2
- PLC Zelio para control de purgas y corte a presión programada
- Presostato y manómetro mecánico
- Un (1) Sensor de temperatura para toma de datos a PC. Rango 0°a 100° C
GRANALLADORA
Dos opciones de equipos de granallado para efectuar la limpieza de cilindros modelos ECOGNC (automático) y CB1210GNC (manual)

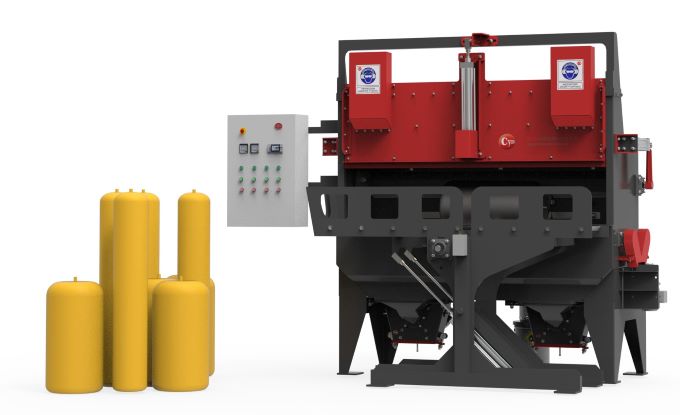

Equipo de granallado automático ECOGNC
Un equipo para el granallado de tubos de ECOGNC GUILLOTINA de 400 mm de diámetro máximo y 2000 mm de largo. La máquina está equipada con dos turbinas modelo TR 300E accionadas por motores de 10 Hp. Los cilindros se depositan en posición horizontal sobre la mesa basculante MB-90° 1P – MG ubicada en el exterior del equipo.
El operario haciéndolo rodar en forma manual lo deposita sobre un par de rodillos ubicados en la zona de granallado. Estos rodillos poseen giro propio para que giren los mismos sobre su eje. Ubicado el cilindro en el equipo se cierra la puerta de carga y se da inicio al granallado.
Al finalizar el mismo se abre la puerta de carga y con un sistema pateador se retira el cilindro granallado del interior del gabinete dejando depositado el mismo nuevamente en la mesa basculante MB-90°1P MG.
El equipo de granallado ECOGNC compuesta por
- Gabinete de granallado recubierto en su interior con goma de alta resistencia al desgaste
- Rodillos paralelos de acero accionados por motor de 1HP
- Dos turbinas modelo TR250 – 10 HP
- Aspirador de polvo CART 1NM
- Panel de comando general
- Mesa basculante de carga de cilindros modelo MB-90° 1P MG Rolos paralelos de fundición de alta resistencia al desgaste.
Equipo de granallado manual CB1210 GNC
El equipo permite el granallado manual de cilindros de GNC, colocados en un transportador de rodillos con movimiento de giro y avance. La carga de cilindros se efectúa en forma manual sobre los rodillos que los hace girar sobre su eje y avanzar en forma simultánea cuando el operario pulsa el accionamiento del motoreductor. El trabajo de granallado se realiza con el cilindro estático y va accionando el avance de los cilindros a medida que lo vaya requiriendo.
El cilindro una vez granallado sale por el extremo opuesto para ser descargado por el operario en forma manual
El equipo de granallado CY1210P-GNC está compuesto por:
- Gabinete construido en chapa plegada y soldada de 4 mm de espesor
- Visores de vidrio laminado, de fácil recambio con tornillos.
- Iluminación: Con 2 tubos fluorescentes exteriores a través de vidrio laminado.
- Guanteras: muy amplias con guantes y mangas en una sola pieza.
- Proyección: equipo de presión CB 70-DM, comando por pedalera.
- Extracción: mediante extractor centrífugo, al final del circuito libre de polvos abrasivos y desgastes. con cartucho filtrante con limpieza por sopleteo neumático.
- Recolección. El abrasivo proyectado es limpiado mediante corrientes de aire y queda depositado en la tolva de la cabina listo para su recarga.
- Mesa soporte de cilindros (para giro y avance) compuesta por
- Dos mesas de carga y descarga de cilindros de 1600 mm de largo cada una
- Dos rolos de acero inclinados para dar giro y avance de cilindros montados en las mesas externas. Los rolos son accionados por un reductor de 0.5 Hp.

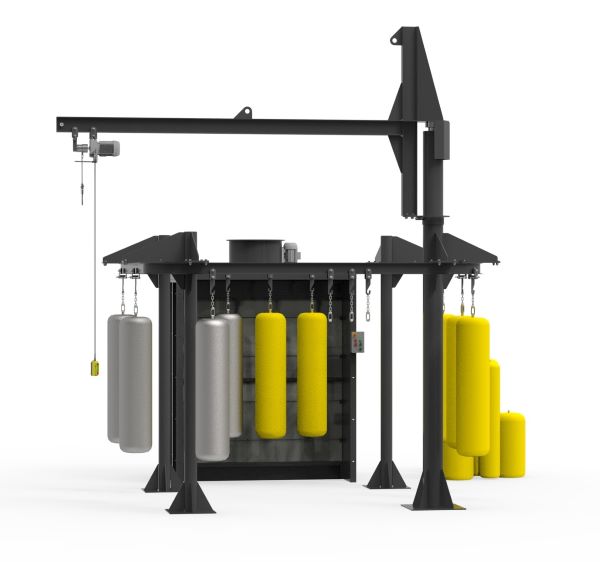

CABINA DE PINTURA
Una cabina para el pintado vertical de tubos de GNC con pintura liquida compuesta por:
- Estructura fabricada en acero de 2 mm de espesor
- Sistema neumático para izado de cilindro
- Filtros de papel para retención de pintura
- Ventilador axial para aspiración de pinturas en suspensión.
- Chimenea de salida al exterior del galpón.
- Equipo de pintura
EQUIPOS COMPLEMENTARIOS
- Carros manuales para el movimiento de cilindros de GNC dentro de las distintas etapas de verificación
- Bases fijas de posición vertical para cilindros de GNC en espera
- Juegos de cuños para marcado de cilindros e identificación de taller reparador
- Medidores calibres rosca y medidor de espesores por ultrasonido
- Caldera para lavado interno de cilindros GNC con lanza y boquilla especial para el lavado interno de los cilindros. (a ser usado con la hidrolavadora)
- Compresor de potencia y velocidad variable
