Los componentes y el funcionamiento del cabezal CY-conblast 1/4" (codigo CYT02521) on similares al dispositivo CY-Conblast 1/2, pero es utilizado en tubos de diámetros 3/4” a 2”. Opera en base a una boquilla de 6mm con un consumo de 2,5m3/min a 7 bar. (80cfm)
El conjunto se completa con un juego de aros de centrado para distintos diámetros.
El CY-Conblast 1/2 es un dispositivo que permite realizar el granallado de interior de tubos en un rango de 2" a 12" de diámetro.
Combina la acción de una boquilla de diseño venturi con un deflector de carburo de tungsteno, logrando la proyección de abrasivo en los 360°. El diámetro de pasaje es de 1 /2" y el consumo de aire comprimido es de 6m3/min para una presión de 7bar. (200cfm).
Carros y aros porta cabezal (opcionales): Para lograr el centrado del dispositivo en el interior de tubos de distinto diámetro se dispone de accesorios de centrado.

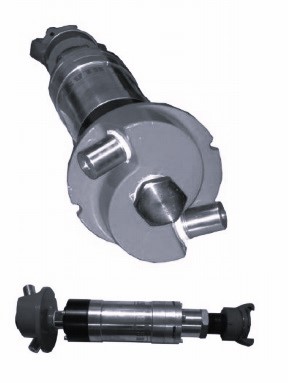

El cabezal CY-Tornado permite el granallado interior de tubos sin necesidad de que el tubo gire.
El principio de funcionamiento es que la cabeza del dispositivo gira por medio de la acción centrífuga de los chorros de aire de dos boquillas montadas en ella.
El sello interior que permite la unión entre la parte giratoria y la fija es de material poliuretánico de muy alta resistencia a la abrasión. Las dos boquillas de proyección son N°4 de 6mm con un consumo total de 5m3 /min a 7 bar

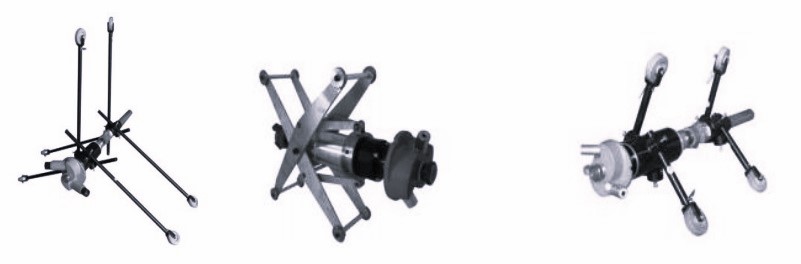

Carros porta cabezal (opcionales): Permite utilizando diferentes tres tipos de carros centradores de cabezal el granallado interior desde 8" a 60" de diámetro. Los carros poseen ruedas deslizantes y son ajustables al diámetro del tubo a granallar.
Están construidas con núcleo de carburo de tungsteno y rosca de anclaje gruesa de 50mm en aluminio. Se ofrecen en diámetros de pasaje de abrasivo de Ø 6 mm (CYT02511) y Ø 8 mm (CYT02536) , con una salida lateral a 45°.
Un sistema de traccion de mangueras de abrasivo (codigo: Y3470001) montado en estructura de acero independiente para ser ubicados en un extremo del tubo a granallar. El sistema esta compuesto por:
